УЗО и дифавтомат: что ставить в частном доме

Чем УЗО отличается от дифавтомата простыми словами

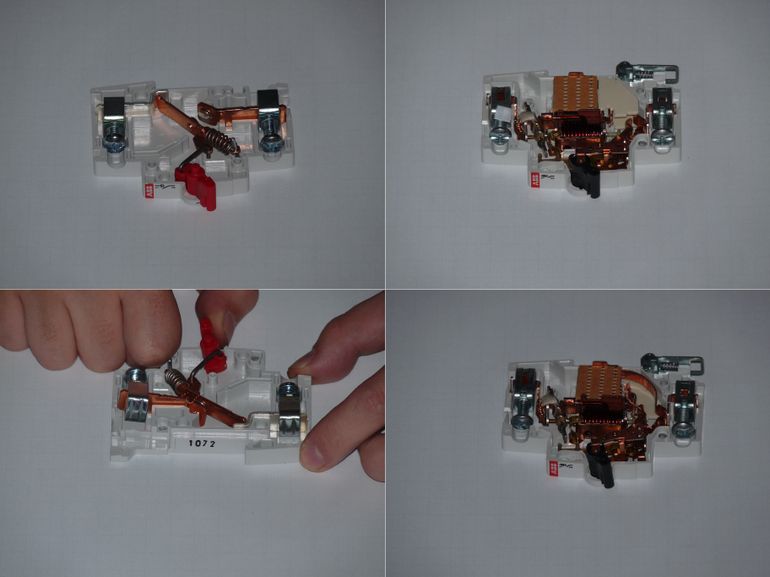

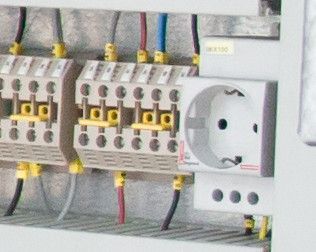

Автоматический выключатель и УЗО решают разные задачи, хотя живут в одном щитке и часто стоят рядом на DIN-рейке. Автомат следит за самой линией: если ток превысил номинал из-за перегрузки или случилось короткое замыкание, он отключает группу, чтобы провод не перегрелся и изоляция не загорелась. УЗО устроено иначе — оно сравнивает ток, который пришёл по фазе, и ток, который вернулся по нулю. Если часть тока ушла мимо, например через тело человека или сырую стену, разница фиксируется за доли секунды, и линия обесточивается.

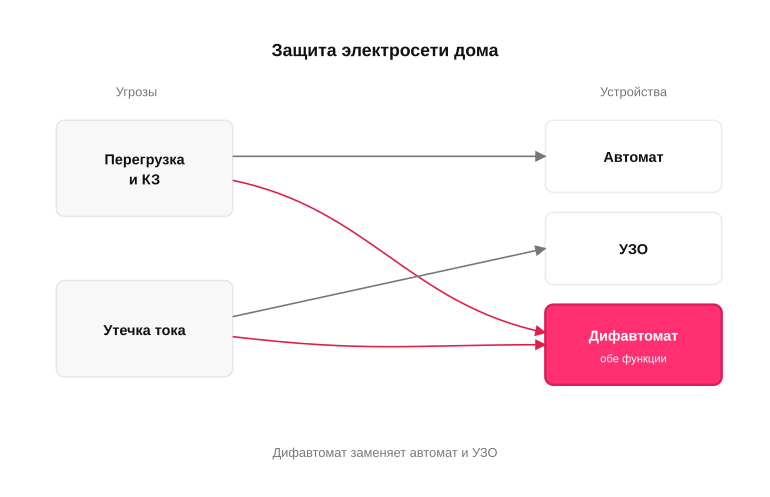

Дифавтомат — это не отдельный класс защиты, а просто два устройства в одном корпусе: автоматический выключатель и УЗО, собранные на общей механике. С точки зрения функций он закрывает обе угрозы сразу: и перегрузку с коротким замыканием, и утечку. Разница между связкой «автомат + УЗО» и дифавтоматом — в месте на рейке, цене, удобстве диагностики и логике замены, а не в самом принципе защиты. Эту развилку и разбирают дальше в статье, по группам линий частного дома.

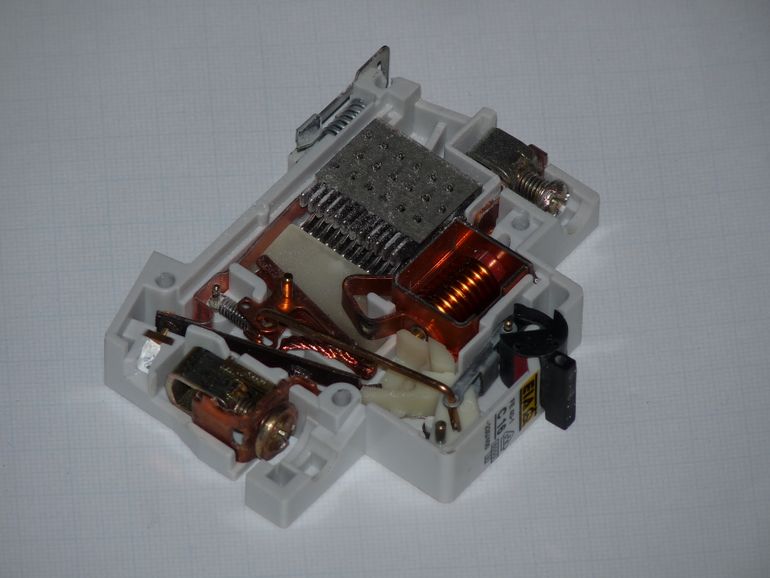

• Автомат — защита провода от перегрузки и короткого замыкания
• УЗО — защита человека и изоляции от тока утечки
• Дифавтомат — обе функции в одном модуле

Что такое ток утечки и зачем его ловить

Ток утечки — это часть тока, которая уходит из линии не туда, куда задумано схемой: через повреждённую изоляцию провода, через сырой корпус бойлера, через мокрый пол в санузле или через человека, схватившегося за неисправный прибор. Обычный автомат такую утечку не видит: суммарная нагрузка на линии может быть в пределах номинала, провод не греется, и отключаться выключателю как бы незачем. Опасность при этом остаётся: даже десятки миллиампер через тело — это уже риск фибрилляции, а медленная утечка в скрытой проводке годами разрушает изоляцию и однажды заканчивается возгоранием.

УЗО и дифавтомат как раз и нужны для того, чтобы ловить эту разницу между «ушло» и «вернулось». На розеточные группы, влажные зоны и улицу обычно ставят устройства с уставкой 30 мА — это порог, при котором человек ещё успевает отделаться испугом. На ввод дома часто закладывают противопожарное УЗО на 100 или 300 мА: оно не защищает от удара током, но отключает дом, если изоляция где-то незаметно «течёт» на землю. Конкретные номиналы и схему подключения подбирает электрик по проекту и нагрузкам.

• Повреждённая изоляция кабеля в стене или гофре
• Сырой корпус бойлера, стиральной машины, насоса скважины
• Мокрый пол и розетки в санузле, бане, на улице
• Касание человеком неисправного прибора под напряжением

Связка «автомат + УЗО» или дифавтомат: что выбрать на практике

На бумаге связка «автомат + УЗО» и дифавтомат закрывают одни и те же задачи: защищают линию от перегрузки, короткого замыкания и тока утечки. Разница вылезает там, где щиток нужно собрать, обслуживать и однажды ремонтировать — место на DIN-рейке, цена за группу, скорость поиска причины срабатывания и логистика запасных модулей.

Связка из отдельных модулей — это конструктор: одно УЗО на группу автоматов, легко докинуть ещё одну линию, а при выходе из строя меняется именно сломанный элемент. Дифавтомат — компактный комбайн на одну линию: занимает два модуля вместо трёх-четырёх, но дороже за точку и при поломке меняется целиком, иногда вместе с ощутимым счётом.

Когда логичнее связка автомат + УЗО

Связка хороша там, где на одно УЗО приходится несколько однотипных линий: например, три-четыре розеточные группы первого этажа под общим УЗО на 30 мА. Цена за точку получается ниже, а в щитке остаётся запас под будущие линии — мастерскую, тёплый пол, новую розетку на террасе.

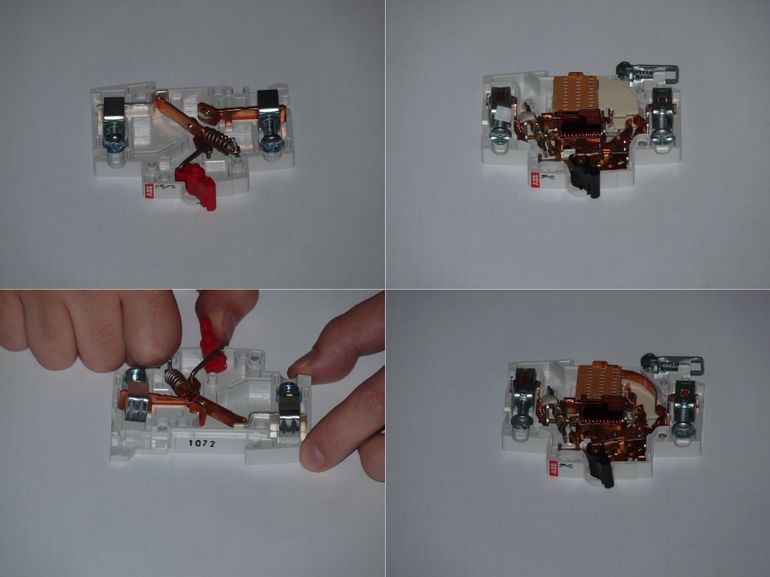

Ещё один плюс — диагностика. Если выбило УЗО, по очереди возвращаются автоматы и быстро видно, какая линия «течёт». При поломке отдельно меняется автомат или УЗО, а не вся сборка, и под рукой обычно проще найти именно эти модули, например ABB, Schneider или IEK.

• Несколько похожих линий под одно УЗО (розетки, свет)
• Когда в щитке есть запас места и нужен резерв на будущее
• Когда важна цена за группу, а не за одну линию
• Когда удобно искать утечку методом поочерёдного включения автоматов

Когда оправдан дифавтомат

Дифавтомат выигрывает там, где линия одна и ответственная: скважинный насос, котёл, бойлер в санузле, варочная панель, розетка в бане. Своё УЗО под каждую такую линию через связку обошлось бы в лишние модули и деньги, а дифавтомат закрывает задачу двумя позициями на рейке.

Второй сценарий — теснота щитка. В компактных боксах на 12–24 модуля дифавтоматы дают выиграть место, особенно если линий немного, но каждая критична. Минус честный: при поломке меняется вся коробочка, и для редких номиналов её ещё надо найти — поэтому ответственные линии иногда дублируют запасным модулем в запасе.

• Одиночная ответственная линия (скважина, котёл, бойлер)
• Влажные зоны с отдельным питанием — санузел, баня, уличная розетка
• Тесный щиток, где важен каждый модуль
• Линии, которые нельзя смешивать с соседями по одному общему УЗО

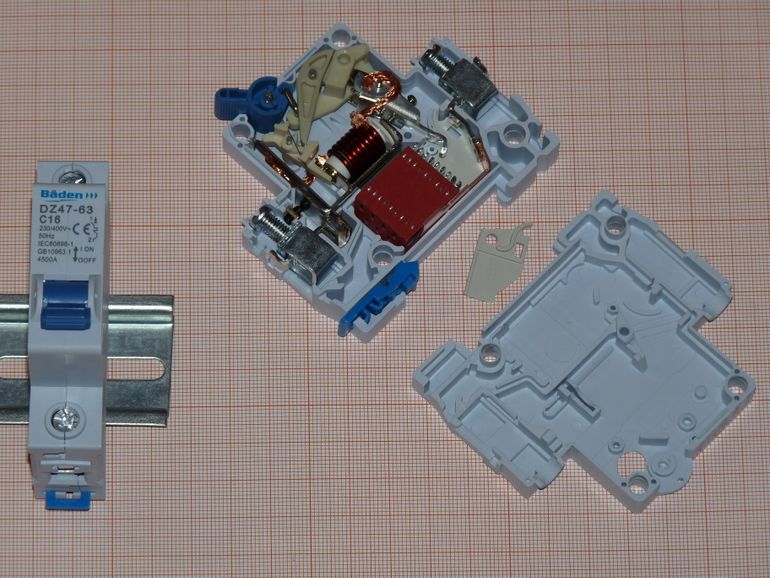

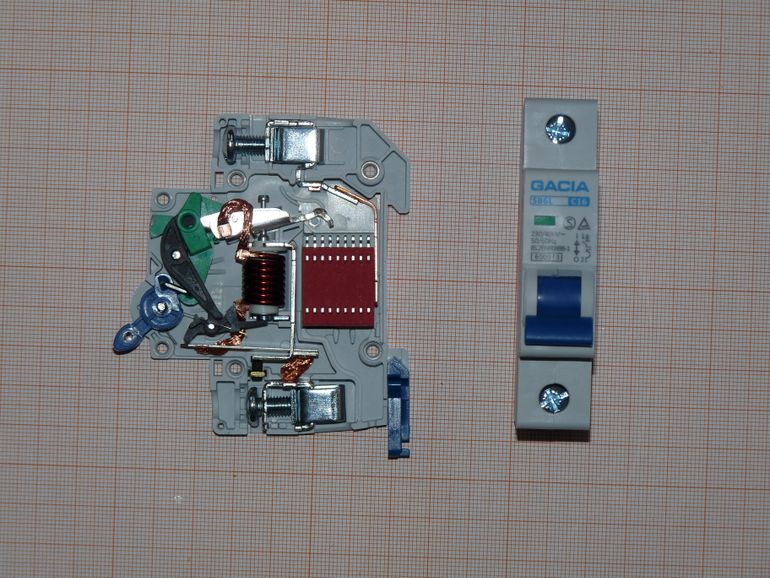

Как читать маркировку: тип A/AC, миллиамперы, характеристика B/C

На корпусе УЗО и дифавтомата написано всё, что нужно для правильного выбора, но новички часто смотрят только на номинал тока в амперах. На самом деле важнее три вещи: тип утечки (буква со значком волны), ток утечки в миллиамперах и характеристика отключения у автоматической части. Если хоть один параметр выбран мимо, защита будет либо ложно срабатывать, либо не сработает вовремя.

Логика простая: тип отвечает за то, какую утечку устройство вообще способно увидеть, миллиамперы — за то, при какой величине утечки оно отключится, а характеристика B или C — за поведение при коротком замыкании и пусковых токах. Дальше разберём каждый блок по отдельности, чтобы в магазине или у электрика не путаться в обозначениях.

Тип A и AC: что подходит для современной техники

Тип AC реагирует только на синусоидальный переменный ток утечки — это старый стандарт, рассчитанный на технику без электроники. Тип A видит и переменный, и пульсирующий постоянный ток утечки, который дают современные приборы с импульсными блоками питания и инверторами, например стиральные машины, индукционные плиты, частотники скважинных насосов, зарядки электроинструмента. В частном доме, где такой техники много, тип AC может просто не заметить утечку и не отключить линию.

Практический ориентир такой: на розеточные группы, кухню, котельную, скважину и любую линию с электроникой — тип A. Тип AC сегодня уместен разве что на чисто резистивных нагрузках вроде ТЭНов или ламп накаливания, и даже там запас по типу A лишним не будет. Разница в цене небольшая, а в надёжности — принципиальная.

• Тип AC — только переменный ток утечки, для простых нагрузок
• Тип A — переменный и пульсирующий постоянный, для современной техники
• Тип B — сложные утечки с постоянной составляющей, для солнечных инверторов и зарядок электромобилей
• Тип F — устойчив к высокочастотным помехам от частотников

Номиналы 10, 30, 100 и 300 мА: где какой

Миллиамперы — это порог тока утечки, при котором устройство размыкает линию. 10 мА ставят на одиночные особо опасные точки, например розетку в душевой кабине или джакузи, где счёт идёт на доли секунды. 30 мА — рабочий стандарт для защиты людей: розеточные группы, санузел, кухня, улица, баня, скважина. Всё, к чему человек может прикоснуться или что стоит во влажной зоне, идёт через 30 мА.

100 и 300 мА — это уже не защита человека, а противопожарная функция: такие УЗО ловят утечки в изоляции проводки, которые греют кабель и могут вызвать возгорание. Их ставят на вводе или на крупные группы как селективные — то есть с задержкой срабатывания, чтобы при утечке на конкретной линии первым отключилось 30-миллиамперное устройство, а не вырубило весь дом. Конкретные номиналы и схему селективности всё-таки рассчитывает электрик под ваш проект.

• 10 мА — душевые кабины, ванны с гидромассажем, отдельные мокрые точки
• 30 мА — розетки, санузел, кухня, улица, скважина, баня
• 100 мА — крупные группы, противопожарная защита участка проводки
• 300 мА — селективное УЗО на вводе как общая противопожарная защита

Что ставить по группам линий в частном доме

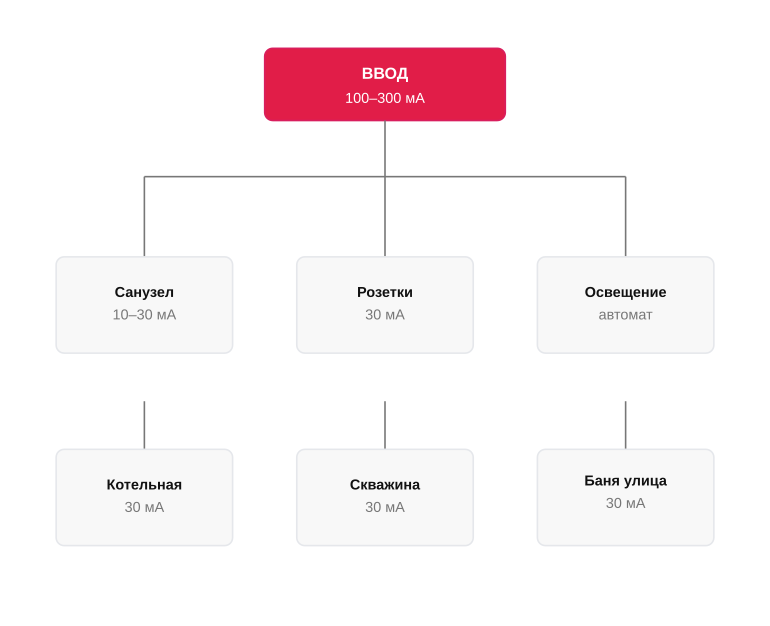

Щиток частного дома удобно представить как карту: сверху приходит ввод, а вниз расходятся группы — розетки комнат, освещение, санузел, кухня, котельная, скважина, улица, баня. У каждой группы свой характер нагрузки и свой риск, поэтому единого ответа «везде дифавтомат» или «везде УЗО + автомат» не существует — логика подбирается по линии.

Общий каркас обычно такой: на вводе — противопожарное устройство с уставкой 100–300 мА, ниже — групповые автоматы и устройства защитного отключения по 30 мА на влажные и уличные линии, а на чистое освещение хватает обычного автомата. Конкретные номиналы, селективность между ступенями и расчёт сечений — задача электрика с проектом, а не подбор по форумам.

Ввод, розетки и свет

На вводе в дом ставят селективное противопожарное УЗО с уставкой 100–300 мА и задержкой срабатывания типа S. Его задача — не защита человека, а отсечка при серьёзной утечке на землю, чтобы тлеющая изоляция в стене не превратилась в пожар. Ниже идут групповые автоматы — обычно характеристики C с номиналами 10 А на свет и 16 А на розетки, — а под ними или вместе с ними устройства на 30 мА типа A для розеточных групп жилых комнат.

Освещение в сухих помещениях, например коридор, гостиная, спальня, чаще всего оставляют под обычным автоматом без УЗО: ток утечки там мизерный, ложные срабатывания раздражают, а риск контакта человека с фазой через лампочку минимален. А вот розетки, к которым подключают пылесос, утюг, зарядки и удлинители, защищают 30-миллиамперным устройством обязательно — это та граница, где речь идёт уже о жизни, а не о проводке.

• Ввод: противопожарное УЗО 100–300 мА, тип S
• Розетки жилых комнат: автомат C16 + УЗО 30 мА тип A (или дифавтомат)
• Освещение сухих зон: автомат C10 без УЗО
• Кухонные розетки и варочная: отдельная группа, 30 мА тип A

Влажные зоны, скважина, улица и баня

Санузел, душевая, бойлер и стиральная машина — зона, где вода и металл встречаются с человеком напрямую. Сюда ставят устройство с уставкой 10–30 мА типа A, а часто выделяют под бойлер и стиралку отдельную линию с собственным дифавтоматом: так при утечке отключится только проблемный потребитель, а не весь влажный блок. Кухонная варочная и посудомойка живут по той же логике — отдельная группа, чувствительная защита, медный кабель нужного сечения.

Скважина, котельная, уличное освещение, розетки на фасаде и линия в баню — это улица, влага, насекомые в коробках и постоянные микропротечки изоляции. Каждую такую линию разумно вести через свой дифавтомат на 30 мА: компактно в щите, понятно при диагностике, и если сработает баня — дом останется со светом. Для скважинного насоса и циркуляционных насосов котельной электрик подбирает характеристику и номинал по пусковым токам, например C16 или D с дифчастью типа A — здесь самодеятельность особенно дорого обходится.

• Санузел и душевая: 10–30 мА тип A, отдельная группа
• Бойлер и стиральная машина: отдельный дифавтомат 30 мА
• Скважинный насос: дифавтомат 30 мА, номинал по пусковому току
• Котельная: отдельная линия с УЗО 30 мА типа A
• Уличные розетки и освещение участка: дифавтомат 30 мА
• Баня: своя линия с дифавтоматом 30 мА, независимая от дома

Типичные ошибки и короткий чек-лист по группам

Дальше — самая полезная часть для разговора с электриком: типовые промахи, на которых спотыкаются почти все, кто собирает щит впервые, и короткий ориентир по группам. Не как догма, а как карта, с которой проще обсуждать проект.

Логика простая: чем критичнее линия по безопасности и чем влажнее или уличнее среда, тем строже требования к типу защиты и току утечки. Всё остальное — вопрос бюджета, удобства диагностики и места в щите.

Где чаще всего ошибаются

Большинство ошибок в щитке частного дома повторяется из проекта в проект, и почти все они связаны с попыткой сэкономить место, деньги или время на расчётах. Результат — либо щит, который вышибает от чайника, либо защита, которая формально есть, но в нужный момент не сработает.

Отдельная история — монтаж УЗО или дифавтомата в системе без рабочего заземления: устройство будет щёлкать от наводок и ложных утечек, а владелец начнёт его шунтировать или менять на автомат, лишая дом ключевой защиты от удара током.

• Одно общее УЗО на весь дом — при любой утечке гаснет всё, искать причину приходится наугад
• Тип AC на линиях с современной электроникой (инвертор скважины, варочная, стиралка) вместо типа A
• Экономия на вводном противопожарном УЗО 100–300 мА — нет верхнего рубежа против тления изоляции
• Розетки в санузле и на улице без отдельного УЗО 30 мА
• Объединение света и розеток в одну группу под одним УЗО
• Монтаж УЗО без подключённого заземления и без проверки кнопкой «Тест»
• Номинал автомата выше, чем выдерживает кабель — защита не спасает проводку

Чек-лист: что выбрать для типовых групп

Ниже — ориентир для разговора с электриком, а не готовый проект. Конкретные номиналы автоматов зависят от сечения кабеля, длины линии и расчётной нагрузки, поэтому финальные цифры всегда уточняет специалист по проекту.

Общая логика такая: на вводе — противопожарное УЗО или дифавтомат с током утечки 100–300 мА, на розеточных и влажных группах — 30 мА тип A, на критичных потребителях вроде скважины, котла и бани — отдельные дифавтоматы, чтобы авария на одной линии не гасила весь дом.

• Ввод в дом: противопожарное УЗО или дифавтомат, тип A, 100–300 мА, селективный (S)
• Розетки жилых комнат: автомат + УЗО 30 мА тип A, обычно 16 А на группу
• Санузел и ванная: отдельное УЗО 30 мА тип A или дифавтомат, 16 А
• Кухня, варочная, посудомойка: дифавтомат тип A, 30 мА, номинал по нагрузке прибора
• Освещение: автомат характеристики B или C, 10 А; УЗО — по решению проекта
• Котельная и газовый/электрокотёл: отдельный дифавтомат тип A, 30 мА
• Скважина и насосная станция: отдельный дифавтомат тип A, 30 мА, с запасом по пусковому току
• Уличные розетки, освещение участка, ворота: УЗО 30 мА тип A на отдельной группе
• Баня, сауна, гостевой дом: отдельная линия с дифавтоматом тип A, 30 мА, своим заземлением
