УЗО или дифавтомат: что обычно путают в частном доме

Почему их вообще путают: корень проблемы

Два модульных устройства стоят рядом на DIN-рейке, занимают похожее количество места, имеют одинаковые рычажки и почти одинаковые надписи на корпусе. Со стороны щиток выглядит однородно, и без подготовки отличить УЗО от дифавтомата на глаз — задача не из очевидных. Именно этот внешний паритет порождает путаницу: владелец дома открывает щит и видит ряд одинаковых серых коробочек, не понимая, какая из них защищает от удара током, а какая — от перегрузки.

Проблема усиливается тем, что оба устройства решают задачу безопасности, но каждое — свою. Автоматический выключатель спасает проводку от перегрева и короткого замыкания. УЗО следит за утечкой тока — той самой, которая бьёт человека при касании повреждённого прибора. Дифавтомат совмещает обе функции в одном корпусе. Пока эта разница не уложилась в голове, любые разговоры с электриком или продавцом превращаются в игру «угадай, что имеется в виду».

Что общего у УЗО и дифавтомата снаружи

Оба устройства монтируются на стандартную DIN-рейку шириной 35 мм, оба имеют рычажок включения и кнопку «Тест». Корпуса выполнены из того же серого или белого пластика, а габариты двухполюсных версий часто совпадают до миллиметра — например, у распространённых серий ABB, IEK или Schneider Electric разница заметна только в тексте на лицевой панели.

Если в щитке стоят устройства одного производителя, визуальное сходство становится почти полным: одинаковый цвет рычажка, одинаковая компоновка клемм сверху и снизу, одинаковый шрифт маркировки. Без привычки единственный способ различить их — прочитать буквенное обозначение и номинал на корпусе, а не ориентироваться на размер или форму.

• Одинаковый формат крепления на DIN-рейку
• Похожие габариты двухполюсных корпусов
• Общая кнопка «Тест» для проверки работоспособности
• Идентичный рычажок включения/отключения
• Одинаковые клеммы для подключения проводов

Почему продавцы и электрики добавляют путаницы

В магазине электрики оба устройства часто лежат на одной полке под общей вывеской «защитная автоматика». Продавец-консультант нередко называет дифавтомат «УЗО с автоматом» или, наоборот, предлагает УЗО как полноценную замену дифференциальному автомату. Терминология в быту размылась настолько, что даже в счетах от электриков можно встретить запись «диф/УЗО» через косую черту — как будто это одно и то же.

Электрики со стажем иногда используют устаревшие названия: «дифференциальный выключатель», «выключатель дифференциального тока» — и не уточняют, есть ли внутри защита от перегрузки. Для владельца дома это выглядит как каша из синонимов, хотя за каждым термином стоит конкретный набор функций. Простое правило: если в названии есть слово «автоматический» — это дифавтомат (АВДТ); если только «выключатель дифференциального тока» без слова «автоматический» — это УЗО (ВДТ), которое само по себе от короткого замыкания не спасёт.

Как отличить УЗО от дифавтомата по корпусу за 30 секунд

Открыть дверцу щитка и понять, что именно там установлено, можно без мультиметра и без электрика — достаточно посмотреть на лицевую панель устройства. Производители обязаны наносить на корпус всю информацию, которая отличает УЗО от дифавтомата, но читать эту маркировку никто обычно не учит. Между тем три визуальных признака дают однозначный ответ за полминуты, даже если модуль покрыт пылью и стоит в глубине ряда.

Путаница чаще всего возникает из-за одинаковой ширины корпуса и похожих рычажков: двухполюсное УЗО и однофазный дифавтомат занимают два модуля на DIN-рейке и внешне почти неразличимы. Но стоит присмотреться к надписям — и разница становится очевидной.

Три признака на корпусе, которые не врут

Первый и самый надёжный маркер — формат записи номинального тока. На УЗО ток указан просто числом с единицей измерения, например «25 А» или «40 А». На дифавтомате перед числом всегда стоит латинская буква характеристики срабатывания — «С16», «С25» или «В10». Если видите букву перед цифрой — перед вами дифавтомат, без вариантов.

Второй признак — схема на корпусе. У УЗО на схеме изображён только дифференциальный трансформатор и контакты, у дифавтомата к ним добавлен электромагнитный и тепловой расцепитель — это заметно по дополнительным элементам в виде прямоугольника и дуги. Третий признак — аббревиатура: российские производители часто пишут «ВД» (выключатель дифференциальный) на УЗО и «АВДТ» (автоматический выключатель дифференциального тока) на дифавтомате.

• Формат тока: число без буквы (25 А) — УЗО, буква перед числом (С25) — дифавтомат
• Схема на корпусе: только трансформатор — УЗО, трансформатор плюс расцепители — дифавтомат
• Аббревиатура: ВД — УЗО, АВДТ — дифавтомат

Что означают буквы и цифры перед номиналом

Буква перед номиналом на дифавтомате — это характеристика срабатывания встроенного автомата. «В» означает, что электромагнитный расцепитель сработает при токе в 3–5 раз выше номинала, «С» — при 5–10-кратном превышении, «D» — при 10–20-кратном. В частном доме на розеточные линии обычно ставят характеристику «С», а «В» выбирают для цепей без мощных пусковых токов — освещение, тёплые полы — или для длинных кабельных трасс с высоким сопротивлением петли, где нужно гарантировать срабатывание при меньшей кратности тока КЗ.

У УЗО буквы перед числом нет, потому что в нём нет автоматического расцепителя — оно не защищает от перегрузки и короткого замыкания. Именно поэтому перед УЗО в цепи обязательно ставят отдельный автоматический выключатель с нужным номиналом. Если в щитке стоит устройство с надписью «40 А» без буквы и при этом перед ним нет автомата — это повод разобраться, защищена ли линия от перегрузки.

Где что ставят в щитке частного дома

В бытовом щитке частного дома каждое защитное устройство занимает своё место в цепи, и логика этого размещения проста: сначала ток проходит через вводной автомат, затем — через устройство защиты от утечки, а дальше расходится по групповым линиям. Если вместо связки «автомат + УЗО» стоит дифавтомат, он совмещает обе функции в одном корпусе и занимает меньше места на DIN-рейке. Выбор между этими вариантами зависит не от моды, а от количества линий, бюджета и того, насколько важно быстро найти причину отключения.

На практике в щитках загородных домов встречаются три устойчивых схемы: одно вводное УЗО на весь дом, отдельный дифавтомат на каждую группу или комбинация — вводное УЗО плюс групповые автоматы. Каждая из них имеет свою цену, свой уровень удобства при поиске неисправности и свои ограничения по числу модулей в щитке.

Типовая схема: связка или дифавтомат

Связка «автомат + УЗО» работает так: автоматический выключатель защищает провод от перегрузки и короткого замыкания, а УЗО следит за утечкой тока на корпус или через человека. Если УЗО сработало — причина в утечке; если выбило автомат — перегрузка или КЗ. Такое разделение упрощает диагностику: сразу понятно, что именно произошло на линии.

Дифавтомат объединяет обе функции в одном модуле. Он экономит место в щитке — вместо трёх-четырёх модулей на группу достаточно двух. Но при срабатывании без индикатора причины придётся выяснять, что случилось: утечка, перегрузка или короткое замыкание. Некоторые серии, например, с флажковым индикатором, показывают тип срабатывания, но стоят заметно дороже базовых моделей.

• Связка автомат + УЗО: проще диагностика, больше места в щитке
• Дифавтомат: компактнее, но дороже и сложнее определить причину отключения
• Комбинированная схема: вводное УЗО + групповые автоматы — бюджетный вариант для небольшого дома

Когда дифавтомат выгоднее, а когда — нет

Дифавтомат оправдан там, где щиток компактный и каждый модуль на счету — например, в небольшом дачном доме с четырьмя-пятью линиями. Ещё одна ситуация: влажные помещения вроде бани или мастерской с отдельным вводом, где нужна автономная защита конкретной линии и нет смысла тянуть цепочку из двух устройств.

Связка автомат + УЗО выгоднее в большом щитке с десятком и более групп. Одно УЗО может обслуживать три-четыре линии через групповые автоматы, и замена любого из них обойдётся дешевле, чем покупка нового дифавтомата. Если бюджет ограничен, а линий много, связка снижает стоимость щитка в полтора-два раза по сравнению с полным комплектом дифавтоматов на каждую группу.

• Компактный щиток на 4–6 линий — дифавтомат экономит место
• Влажные помещения с отдельным вводом — дифавтомат даёт автономную защиту
• Большой дом с 10+ группами — связка автомат + УЗО дешевле и проще в обслуживании
• Ограниченный бюджет — одно УЗО на несколько линий снижает общую стоимость щитка

Три ошибки, которые делают опасным даже правильное устройство

Даже если в щитке стоит именно то устройство, которое нужно, — УЗО или дифавтомат, — оно может не сработать в нужный момент из-за ошибки монтажа. Три ситуации встречаются чаще других: УЗО установлено без защитного автомата перед ним, дифавтомат имеет завышенный номинал относительно сечения кабеля, нулевой проводник подключён не к своей группе. Каждая из этих ошибок делает защиту формальной — устройство висит на DIN-рейке, но при аварии либо не отключит цепь, либо отключится слишком поздно.

Опасность в том, что внешне всё выглядит нормально: индикаторы не горят, кнопка «Тест» исправно щёлкает, свет работает. Проблема проявляется только при реальном коротком замыкании, перегрузке или утечке — то есть тогда, когда защита нужна по-настоящему. Поэтому стоит знать признаки каждой ошибки и уметь проверить их без вызова электрика.

• УЗО без автомата перед ним — при коротком замыкании контакты УЗО выгорают, потому что устройство не рассчитано на отключение сверхтоков
• Дифавтомат с завышенным номиналом — провод греется под нагрузкой, а защита не срабатывает, пока ток не превысит порог автомата
• Перепутанный нуль между группами — дифференциальный трансформатор видит дисбаланс и отключает цепь без реальной утечки

УЗО без автомата: почему это проблема

УЗО умеет отслеживать разницу токов в фазе и нуле и размыкать цепь при утечке, но у него нет механизма защиты от короткого замыкания и перегрузки. Если провода замкнут накоротко — фазу на нуль или фазу на фазу — через контакты УЗО пойдёт ток в сотни ампер, на который аппарат конструктивно не рассчитан. Результат — оплавленные контакты, выгоревший корпус и отсутствие защиты в момент аварии.

Проверить просто: посмотрите, стоит ли перед УЗО отдельный автоматический выключатель с номиналом, равным или меньшим номинальному току УЗО. Например, если УЗО рассчитано на 40 А, перед ним должен быть автомат на 32 А или 40 А. Если автомата нет — цепь незащищена от сверхтоков, и это нужно исправлять в первую очередь.

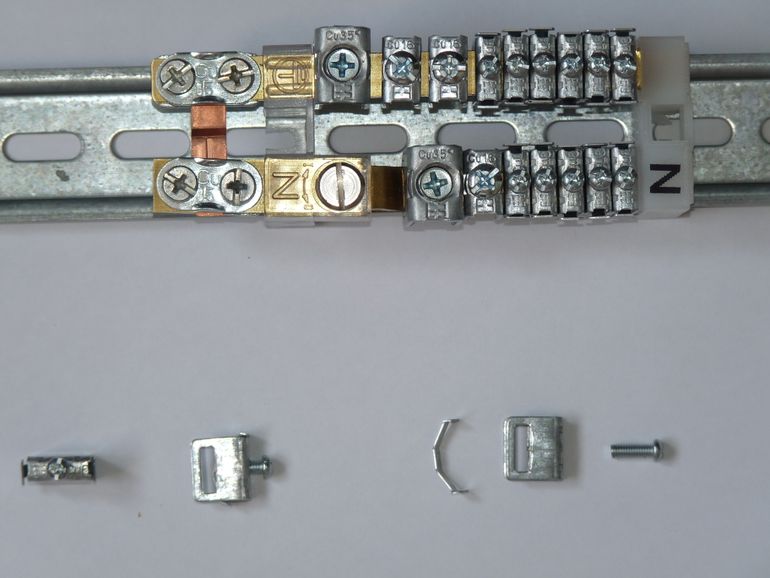

Перепутанный нуль и ложные срабатывания

Дифференциальная защита — и в УЗО, и в дифавтомате — работает по принципу баланса: ток, ушедший по фазе, должен вернуться по нулю в том же объёме. Если нулевой проводник одной группы случайно подключён к другой группе или к общей нулевой шине после УЗО, прибор фиксирует разницу и отключается. Внешне это выглядит как «постоянно выбивает без причины» — приборы исправны, утечки нет, а защита срабатывает каждые несколько минут.

Характерный признак перепутанного нуля: устройство выбивает при включении конкретной нагрузки, но если отключить соседнюю группу — всё работает стабильно. Исправление требует прозвонки нулевых проводников мультиметром и переподключения каждого нуля строго к «своему» УЗО или дифавтомату. Работа несложная, но в щитке с плотной разводкой лучше поручить её электрику с маркировкой проводов.

Памятка: открыл щиток — что проверить

Большинство владельцев домов открывают щиток только когда что-то выбило. В этот момент хочется быстро понять, что именно сработало и почему — но ряд одинаковых серых корпусов не даёт подсказок. Между тем, пятиминутная проверка в спокойной обстановке способна выявить ошибки монтажа, которые годами остаются незамеченными и снижают защиту.

Ниже — компактный маршрут: что смотреть, в каком порядке, и на каком шаге стоит остановиться и вызвать специалиста. Не нужно разбирать клеммы или снимать крышки — достаточно прочитать маркировку на лицевой стороне модулей и сверить её с признаками, которые разобраны выше в статье.

Пять вопросов к своему щитку

Откройте дверцу щита и пройдитесь по модулям слева направо. На каждом корпусе есть маркировка: буквы, цифры, схема подключения. Задача — последовательно ответить на пять вопросов, не трогая провода и не отключая питание.

Если на все пять вопросов получен спокойный ответ — щит собран адекватно для бытовых задач. Если хотя бы один пункт вызывает сомнение, зафиксируйте номер модуля и переходите к следующему подразделу.

• Есть ли в щите хотя бы одно устройство с кнопкой «Тест» — это признак УЗО или дифавтомата
• Что написано на корпусе: просто «25 А» или «С25» — наличие буквы перед цифрой указывает на дифавтомат
• Сколько модулей занимает устройство: два (однофазное УЗО или диф) или четыре (трёхфазное)
• Стоит ли отдельный автомат перед УЗО — если УЗО без пары, оно не защищено от короткого замыкания
• Совпадает ли номинал автомата с номиналом УЗО: автомат должен быть равен или меньше, иначе УЗО работает с перегрузкой

Когда точно пора звать электрика

Есть ситуации, в которых самостоятельная диагностика заканчивается — дальше нужен человек с допуском и мультиметром. Не стоит пытаться переключать провода или менять модули, если нет уверенности в обесточенности линии и понимания схемы.

Вызов электрика — это не признак беспомощности, а нормальная часть владения домом. Один визит специалиста раз в несколько лет обходится дешевле, чем последствия пожара из-за неправильно подобранной защиты.

• В щите нет ни одного устройства с кнопкой «Тест» — дом остаётся без защиты от утечки тока
• УЗО стоит без автомата перед ним, а на корпусе нет буквы характеристики (В, С, D) — устройство не защищено от КЗ
• Кнопка «Тест» при нажатии не отключает модуль — устройство неисправно
• На корпусе видны следы оплавления, потемнения пластика или запах гари
• Номинал автомата выше номинала УЗО — например, автомат на 32 А перед УЗО на 25 А
