Вентиляция канализации: зачем нужна фановая труба

17 июля 2026 г. Денис Орлов 13 мин на чтение 0 просмотров

Бульканье в сифонах и запах из раковины редко связаны с засором — чаще стояку не хватает воздуха. Разбираем, как работает фановая труба, когда её заменит вакуумный клапан и как вывести стояк на кровлю.

Почему в доме пахнет канализацией и булькают сифоны

Запах из раковины утром, странное бульканье в ванне, когда сливают воду на кухне, и вода, уходящая из унитаза «с присвистом» — обычно владельцы списывают всё это на засор или плохой сифон. На самом деле за тремя разными симптомами почти всегда стоит одна инженерная причина: канализационному стояку нечем дышать. Воздуху, который должен заходить в трубу сверху, попросту неоткуда взяться.

Дальше начинается простая физика: уходящая вода создаёт в стояке разрежение, и система начинает добирать воздух там, где может — через гидрозатворы сифонов. Стоит понять эту цепочку один раз, и большинство «загадочных» проблем с запахом перестают казаться загадочными.

Типичные симптомы: запах, бульканье, уход воды из унитаза

Симптомы обычно приходят пачкой и усиливаются, когда дом активно пользуется водой: утренний душ, стиральная машина, слив в унитазе. В этот момент по стояку уходит большой объём воды, и слабые места системы вылезают наружу — каждое по-своему.

Крупный план сливной трубы под сантехникой с уходящей водой — Бульканье и запах чаще всего начинаются именно там, где вода уходит в слив

Важно отличать эти признаки от обычного засора: при засоре вода уходит медленно и одинаково плохо каждый раз, а здесь проблема скачет по приборам и зависит от того, что именно сливают в соседнем помещении.

Запах канализации у раковины или душевого трапа, особенно после долгого отсутствия
Бульканье в ванне или мойке, когда сливают воду в другом приборе или в унитазе
Заметное понижение уровня воды в унитазе после слива в стиральной машине или ванне
Хлюпающие звуки в стояке при спуске бачка унитаза
Усиление запаха в жару или при включённой вытяжке, которая «тянет» воздух из канализации

Что такое гидрозатвор и почему он «срывается»

Гидрозатвор — это столбик воды в изогнутой части сифона под раковиной, ванной или в унитазе. Именно он физически отделяет помещение от канализационных газов: пока в колене стоит вода, запаху из трубы просто негде пройти. Высота этого столбика обычно небольшая, в районе 5–6 см, и запас прочности у него скромный.

Разобранный сифон под раковиной с изогнутым коленом для водяного затвора — То самое изогнутое колено под раковиной, где удерживается водяной затвор от запахов

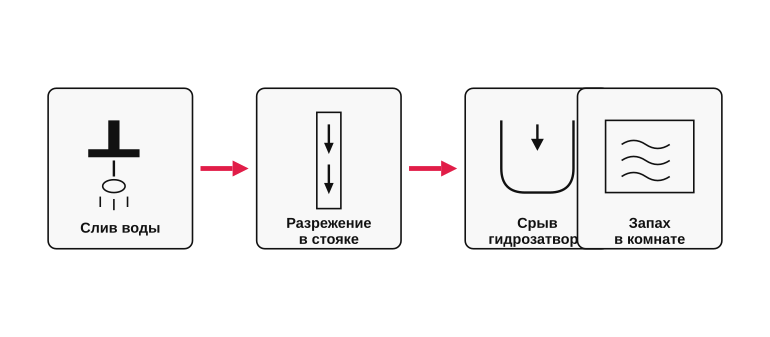

Срыв гидрозатвора — это ситуация, когда вода из колена уходит в стояк, и сифон становится «сухим». Происходит это так: большой слив (например, полная ванна или унитаз) создаёт в стояке разрежение, и если воздуху неоткуда зайти сверху, система высасывает воду из ближайших сифонов через трубы. После такого срыва запах в помещении появляется почти сразу и держится, пока сифон снова не наполнится водой.

Что такое фановая труба и как она работает

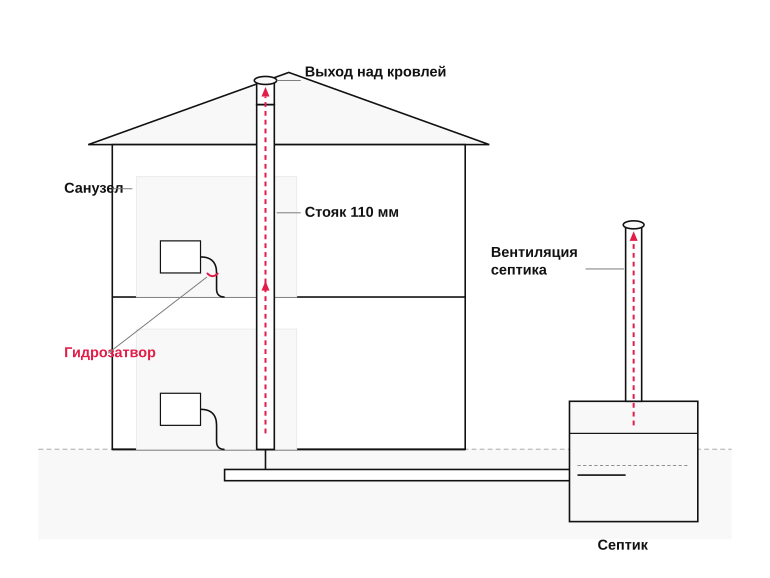

Фановая труба — это не отдельная деталь, а продолжение канализационного стояка вверх, через перекрытия и кровлю, наружу. По сути, вы берёте ту же пластиковую трубу диаметром 110 мм, что и стояк, и выводите её над крышей, оставляя верхний срез открытым.

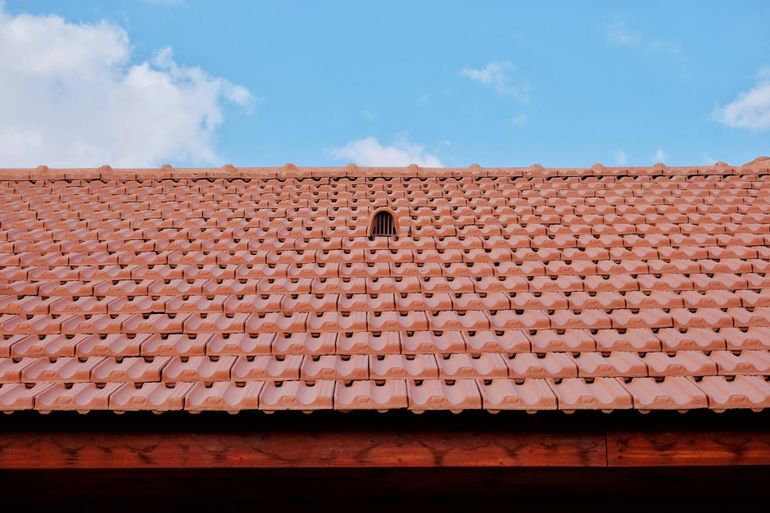

Вентиляционный выход на красной черепичной крыше частного дома — Вывод вентиляции над кровлей — именно так наружу выходит и фановая труба

Задача у этого продолжения двойная: впускать в систему воздух, когда вода стремительно уходит вниз, и одновременно выпускать наружу канализационные газы из стояка и септика. Без такого вертикального хода стояк превращается в закрытый шприц, в котором при сливе создаётся разрежение.

Фановая труба простыми словами

Представьте бутылку с узким горлом: если перевернуть её резко, вода выходит толчками, с бульканьем, потому что внутрь должен подсасываться воздух. С канализационным стояком та же история: когда сразу сливается унитаз или ванна, столб воды летит вниз и за собой тянет воздух. Если этому воздуху неоткуда взяться, давление в трубе падает, и система начинает высасывать воду из ближайших сифонов.

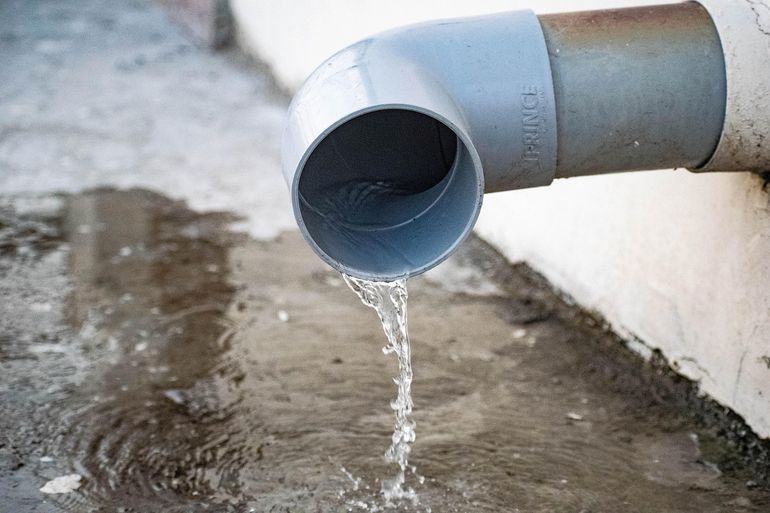

ПВХ-труба крупным планом как элемент канализационного стояка — ПВХ-труба — типовой материал стояка, к которому подключают фановый выпуск

Фановая труба — это и есть тот самый «вход для воздуха» сверху. Открытый срез над кровлей позволяет атмосфере мгновенно компенсировать перепад давления, гидрозатворы в сифонах остаются на месте, а запах из стояка уходит вверх, выше окон и зоны отдыха, а не сочится через раковину на кухне.

Стояк — вертикальная труба, в которую сходятся сливы санузлов
Гидрозатвор — изогнутый участок сифона с водой, отсекающий запах
Фановый выпуск — продолжение стояка выше кровли
Срыв гидрозатвора — высасывание воды из сифона из-за разрежения

Чем она отличается от вентиляции септика

Эти две системы часто путают, хотя работают они на разных концах канализации. Фановая труба обслуживает внутренний стояк дома: впускает воздух при сливах и выводит газы из самой трубы. Вентиляция септика — это отдельный выход на крышке или через стояк рядом с накопителем, и нужна она, чтобы поддерживать жизнь бактерий и не давать камере вздуваться от газов брожения.

Старая бочка у стены во дворе как образ внешнего накопителя стоков — Септик стоит отдельно от дома и вентилируется самостоятельно — это не та же труба, что стояк

На практике в схеме частного дома обычно сосуществуют оба элемента: фановая на кровле дома и собственная вентиляция у септика на участке. Объединять их в одну трубу — плохая идея: газы из септика тогда пойдут прямо в дом, минуя гидрозатворы, и запах появится там, где его быть не должно.

Когда фановая труба обязательна, а когда можно проще

Вопрос «нужна ли фановая труба именно в моём доме» решается не догмой, а арифметикой: сколько этажей, сколько санузлов, какой длины горизонтальные участки и куда уходит сток. Чем сложнее система, тем выше шанс, что без полноценного вывода стояка на кровлю воздух начнёт «играть» против гидрозатворов.

Крыша двухэтажного частного дома со скатами и трубами над кровлей — Этажность и сложность кровли напрямую влияют на то, нужен ли полноценный вывод стояка наверх

Логика простая: при разовом сбросе большого объёма воды (унитаз, ванна) в стояке возникает разрежение, и где-то этот воздух должен подсасываться. Если штатной точки подсоса нет, её роль возьмут на себя сифоны — и в дом потянет запах. Дальше — конкретные сценарии.

Когда нужна фановая труба, а когда достаточно клапана

Тип дома	Решение	Комментарий
Одноэтажный, один санузел, короткий стояк	Вакуумный клапан	Нагрузка небольшая, залповых сбросов мало
Одноэтажный с ванной, кухней и стиралкой на одной ветке	Фановая труба на кровлю	Несколько приборов на ветке создают разрежение
Двухэтажный с одним общим стояком	Фановая труба на кровлю	Слив сверху срывает гидрозатворы снизу
Двухэтажный с двумя стояками	Фановые трубы на оба стояка	Клапан допустим лишь на коротком кухонном отводе
Дом с септиком и длинными горизонтальными участками	Фановая труба + отдельная вентиляция септика	Объединять выпуски нельзя — газы пойдут в дом

Сценарии по этажности и числу санузлов

В одноэтажном доме с одним санузлом и коротким стояком часто допустим компромисс: вакуумный клапан (устройство, впускающее воздух в стояк, но не выпускающее запах наружу) сверху вместо вывода на кровлю. Нагрузка небольшая, залповых сбросов мало, гидрозатворам почти ничего не угрожает. Но как только появляется второй санузел, ванна и стиральная машина на одной ветке, нагрузка растёт скачком — и полноценный фановый стояк на кровлю становится разумным решением по умолчанию.

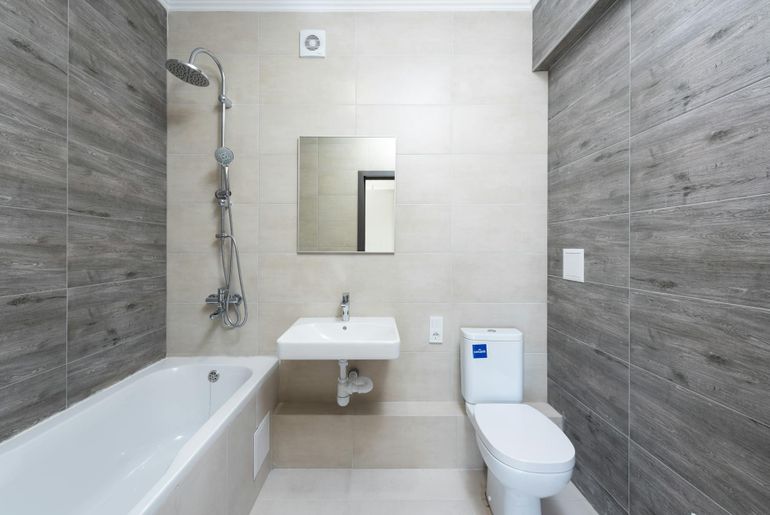

Совмещённый санузел с ванной, раковиной и унитазом на одной канализационной ветке — Когда на одной ветке собираются ванна, раковина и унитаз, нагрузка на стояк резко растёт

Двухэтажный дом — это почти всегда история про настоящую фановую трубу. Если санузлы на двух этажах сидят на одном стояке, при сливе с верхнего унитаза снизу легко срывает воду из сифонов. Когда стояков два (например, кухня отдельно, санузлы отдельно), вывести оба на кровлю надёжнее всего; вакуумный клапан здесь допустим разве что на коротком кухонном отводе как вспомогательное решение.

Одноэтажный, один санузел, короткий стояк — допустим вакуумный клапан
Одноэтажный с ванной, кухней и стиралкой на одной ветке — лучше фановый вывод
Двухэтажный, один общий стояк — фановая труба на кровлю обязательна
Двухэтажный, два стояка — оба желательно вывести на кровлю
Дом с септиком и удалённым санузлом — фановый вывод плюс отдельная вентиляция септика

Роль длины и уклона горизонтальных участков

Чем длиннее горизонтальная подводка от прибора к стояку, тем хуже она прощает ошибки вентиляции. На участке в 5–7 метров и больше вода идёт «поршнем», за ней тянется разрежение, и сифон ближнего прибора (например, раковины или душевого трапа) опустошается первым. Стандартный уклон бытовой канализации — около 3 см на метр для трубы 50 мм и около 2 см на метр для 110 мм; слишком крутой уклон гонит воду быстрее воздуха и усиливает срыв затворов не хуже, чем слишком пологий.

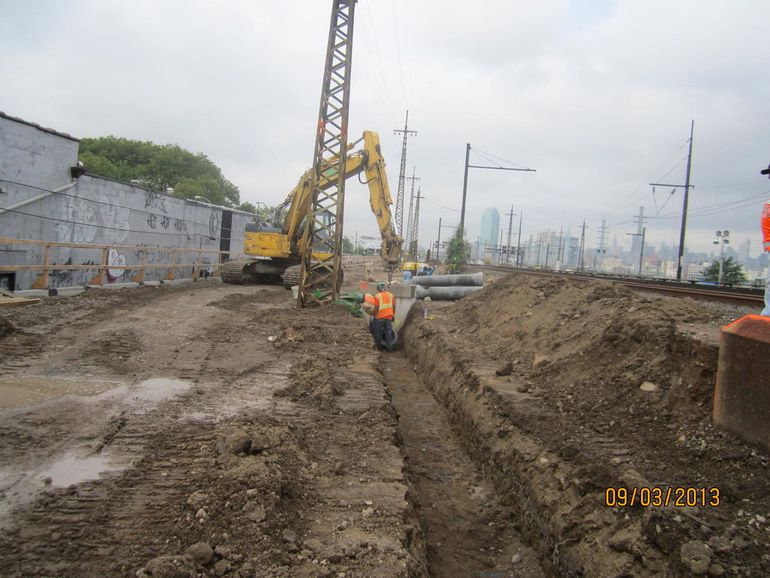

Укладка длинных канализационных труб вдоль траншеи с выдержанным уклоном — Чем длиннее горизонтальный участок, тем критичнее правильный уклон и вентиляция стояка

Отдельный риск — длинная ветка к удалённому санузлу или пристройке, особенно если она заканчивается сухим трапом. Здесь одного общего фанового стояка часто мало: либо ведут вентиляционный отвод ближе к проблемному участку, либо ставят дополнительный вакуумный клапан на ревизии. Если в доме планируется баня, гостевой санузел или прачечная в дальнем крыле — закладывать вентиляцию канализации стоит сразу, а не латать систему после первых запахов.

Вакуумный клапан как альтернатива: где он уместен, а где нет

Вакуумный клапан — это компактное устройство, которое ставят на верх стояка вместо вывода трубы на кровлю. Его задача — впускать воздух в систему, когда внутри возникает разрежение, и при этом не выпускать наружу канализационные газы. Звучит как идеальный компромисс для дома, где не хочется тянуть трубу через перекрытия и кровлю, но у этой логики есть жёсткие границы.

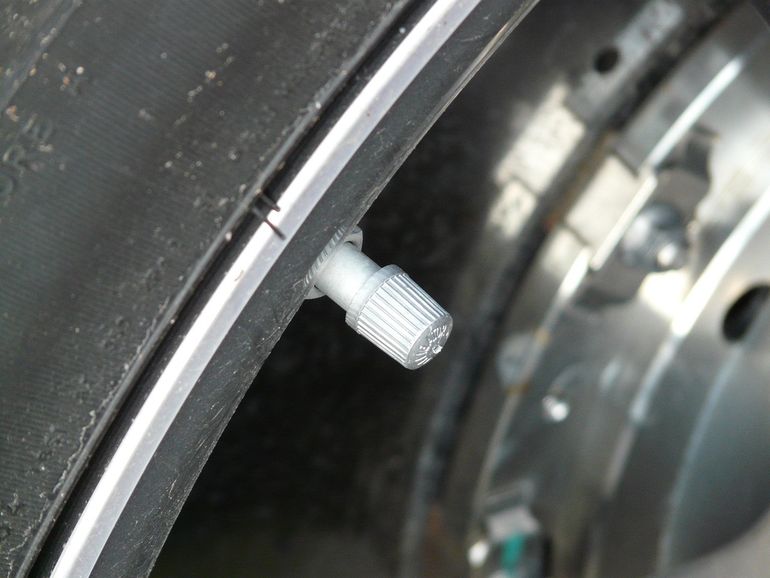

Крупный план воздушного клапана с защитным колпачком на трубе — Компактный воздушный клапан — близкий родственник того, что ставят на верх стояка вместо вывода на кровлю

Ключевое отличие от фановой трубы: клапан работает только на впуск. Он гасит разрежение и спасает гидрозатворы от срыва, но не выводит из системы избыточное давление и запахи. Поэтому в одних сценариях он закрывает вопрос полностью, а в других создаёт иллюзию решения и приводит к тем же булькающим сифонам и душку в санузле.

Как устроен вакуумный клапан

Внутри корпуса стоит лёгкая мембрана или подпружиненная тарелка. Когда вода уходит по стояку и над ней образуется зона пониженного давления, мембрана приподнимается и впускает воздух из помещения внутрь трубы. Как только давление выравнивается, клапан закрывается под собственным весом и герметично отсекает систему от комнаты.

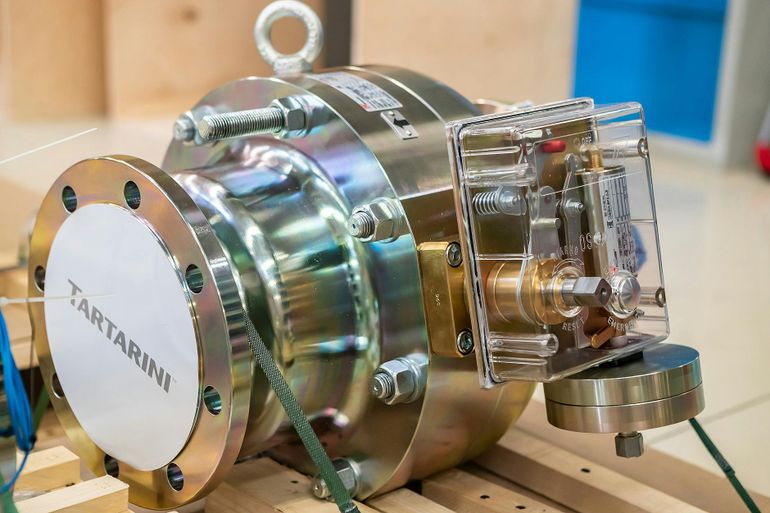

Крупный план промышленного клапана с корпусом и подвижным элементом внутри — Принцип у вакуумного клапана тот же: подвижный элемент в корпусе открывается под перепадом давления

Ставят такой клапан обычно на оголовок стояка на чердаке или в санузле, в отапливаемой зоне — на морозе резина дубеет и перестаёт прилегать. Диаметр подбирают под стояк, для бытовой канализации это, как правило, 110 мм; есть и компактные модели на 50 мм для отводов отдельных приборов, например стиральной машины или дальней раковины.

Типичные ошибки применения

Главная ошибка — поставить клапан и считать, что вентиляция канализации закрыта полностью. Избыточное давление, которое возникает при залповом сбросе сверху, клапану выпустить некуда: он на это просто не рассчитан. В одноэтажном доме с одним санузлом и коротким стояком этого хватает, но как только появляются два этажа, несколько санузлов или длинные горизонтальные протяжки, начинаются булькающие сифоны и периодический запах.

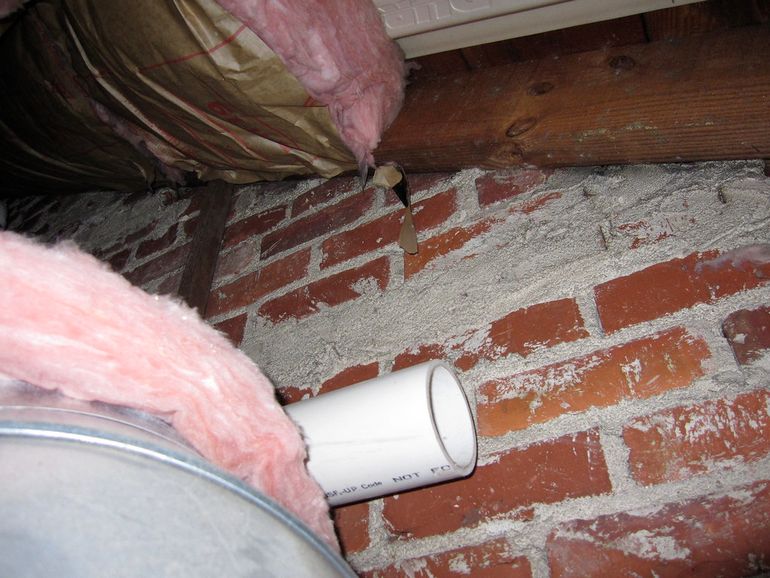

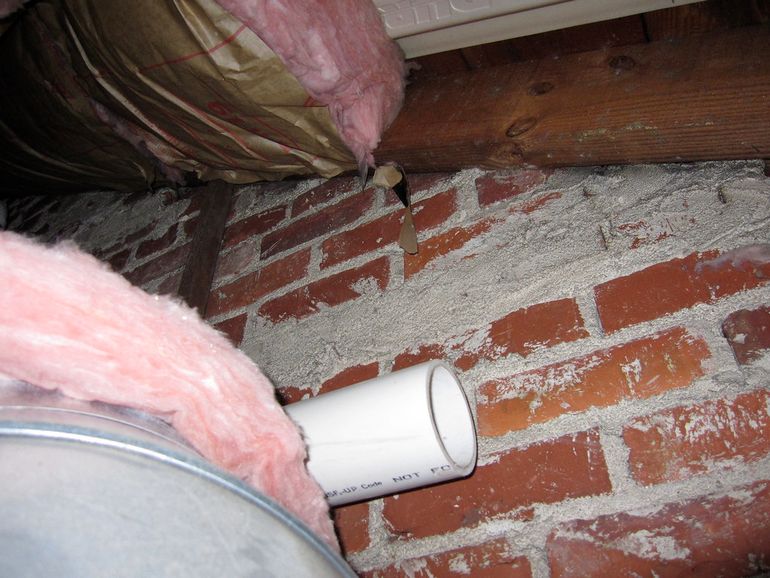

Канализационная труба на чердаке без вывода вентиляции наружу — Клапан на оголовке стояка ставят в отапливаемом чердаке — на морозе резина перестаёт держать

Вторая частая ошибка — монтаж в неотапливаемом чердаке или в зашитом коробе без доступа. Замёрзший или залипший клапан превращается в обычную заглушку, и стояк работает так, как будто вентиляции нет вообще. Поэтому клапан ставят в тепле, выше уровня самого верхнего перелива сантехнических приборов и с возможностью добраться до него для замены — ресурс мембраны не вечный.

Клапан установлен в холодном чердаке или на улице
Поставлен ниже верхнего сантехнического прибора
Используется на длинном стояке с несколькими санузлами вместо полноценной фановой трубы
Закрыт глухим коробом без доступа для обслуживания
Выбран заниженный диаметр относительно стояка

Как правильно вывести фановую трубу: диаметры и расположение

Фановая труба — это, по сути, продолжение канализационного стояка вверх, через крышу. Никакой магии: тот же диаметр, тот же материал, просто открытый верхний конец, через который в систему свободно заходит воздух и уходят газы. Ошибки начинаются там, где этот участок пытаются «упростить»: уменьшить сечение, спрятать на чердаке или вывести в стену рядом с окном спальни.

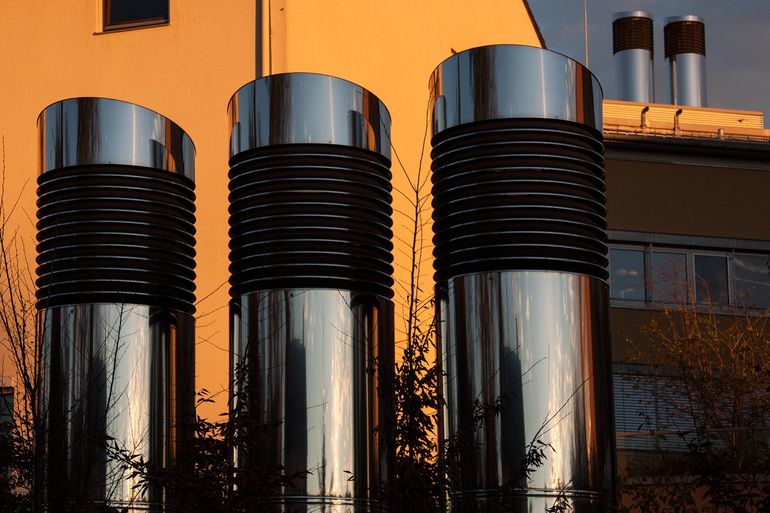

Металлическая вентиляционная труба, выведенная через скат крыши частного дома — Фановый выпуск выводят через кровлю — открытый верх позволяет стояку свободно дышать

Подход здесь инженерно-скучный, и это хорошо. Чем ближе монтаж к общепринятым ориентирам, тем меньше шансов однажды утром поймать запах канализации в детской или иней на срезе трубы посреди января.

Диаметр и подключение к стояку

Базовое правило: диаметр фановой трубы равен диаметру стояка. Для бытовой канализации в частном доме это, как правило, 110 мм — тот же размер, что и у самого стояка от унитаза. Уменьшать сечение нельзя: сужение работает как дроссель, воздух не успевает поступать при залповом сливе, и гидрозатворы снова начинают булькать.

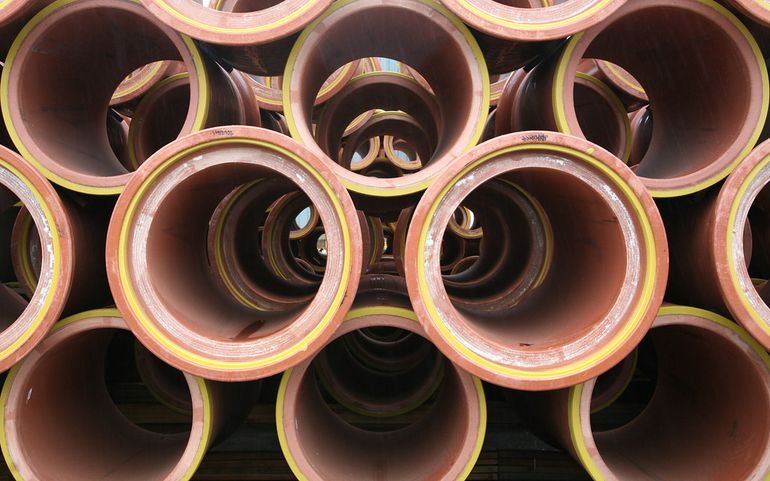

Торцы пластиковых канализационных труб крупного диаметра в штабеле — Диаметр фановой трубы подбирают равным диаметру стояка — обычно 110 мм

Сама фановая часть — это прямое продолжение стояка вверх, без горизонтальных участков на чердаке и без хитрых поворотов. Если в доме два стояка (например, отдельные санузлы на первом и втором этаже), проще вывести каждый своей трубой на кровлю, чем пытаться объединить их сложной обвязкой под крышей.

Диаметр фановой трубы — не меньше диаметра стояка
Для бытовой канализации обычно 110 мм
Стояк продлевается вверх без сужений
Горизонтальные участки на чердаке — нежелательны
Несколько стояков проще вывести отдельно

Высота над кровлей и расстояние от окон

Срез трубы выводят выше кровли так, чтобы газы уходили в свободный поток воздуха, а не стелились по скату. Ориентиры простые: над плоской кровлей — около 0,3 м, над скатной — порядка 0,5 м, у конька — выше его уровня. От открывающихся окон, балконов и приточных решёток вентиляции трубу разносят по горизонтали не меньше чем на 4 м, чтобы запах не затягивало обратно в дом.

Вентиляционный выпуск канализации, выведенный над кровельным покрытием здания — Выпуск стояка поднимают над кровлей, чтобы газы уходили в свободный поток воздуха

Отдельная история — зима. В мороз тёплый влажный воздух из стояка конденсируется на стенках, и узкий обмёрзший срез перестаёт работать как вентиляция. Поэтому фановую трубу не выводят через холодный чердак тонкой пластиковой вставкой и не ставят сверху декоративные «грибки» с мелкой сеткой — достаточно открытого среза или специального дефлектора без сужений.

Над плоской кровлей — около 0,3 м
Над скатной кровлей — около 0,5 м
Выше конька, если труба рядом с ним
Не ближе 4 м по горизонтали от окон и приточек
Без сужающих колпаков и мелких сеток на срезе

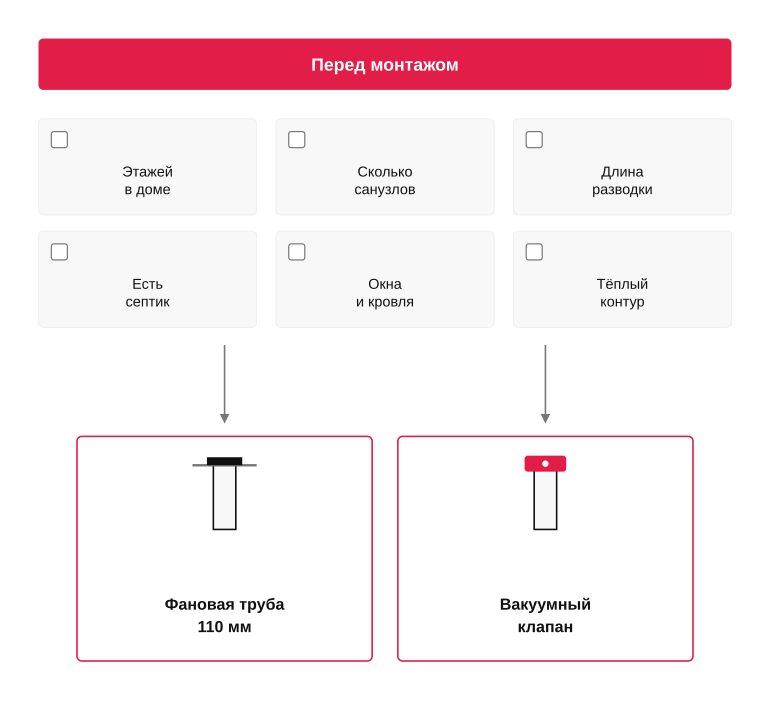

Чек-лист: нужна ли вам фановая труба

Теперь главный вопрос: а конкретно вашему дому фановая труба нужна или хватит вакуумного клапана? Универсального ответа нет, но есть короткий набор вопросов, по которым решение собирается за пару минут. Чем больше ответов уходит в сторону «дом сложный», тем увереннее склоняйтесь к полноценному выводу стояка на кровлю.

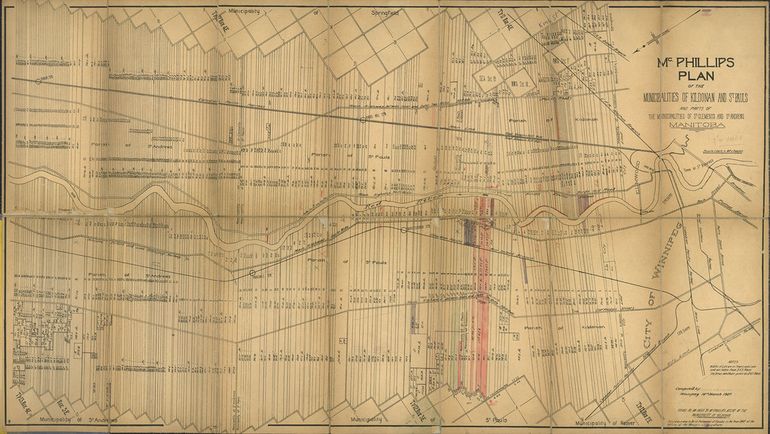

Старый план застройки с разметкой домов и участков — Решение по фановой трубе удобно собирать, глядя на план дома

Вопросы к своему дому

Пройдитесь по списку и честно ответьте по каждому пункту. Если хотя бы два-три ответа уходят в сторону «да, у меня так», это сигнал не экономить на стояке и выводить фановую трубу на кровлю — клапан такую нагрузку просто не вытянет.

Канализационные и водопроводные трубы вдоль стены санузла частного дома — Прежде чем решать про фановую трубу, оцените, как именно разведены стояки в доме

Дополнительно посмотрите на сценарий использования: дом для постоянной жизни с залповыми сбросами (ванна, стиралка, посудомойка одновременно) ведёт себя совсем не так, как сезонная дача с одним умывальником. Чем плотнее график водоразбора, тем важнее стабильная вентиляция стояка.

В доме два этажа и больше или есть санузлы на разных уровнях
Санузлов несколько, и ими пользуются одновременно
Длина горизонтальных участков от приборов до стояка больше 3 метров
Диаметр стояка 110 мм и он обслуживает унитаз
Канализация уходит в септик или локальную станцию
Окна спален и кухни близко к предполагаемой точке вывода на кровле
Зимой бывают сильные морозы — клапан на холодном чердаке может примерзать

Что делать дальше

Если по чек-листу вы попали в «сложный» сценарий, закладывайте полноценную фановую трубу диаметром, равным стояку (обычно 110 мм для бытовой канализации), с выводом выше кровли и подальше от окон и слуховых проёмов. Это решение, которое потом не придётся переделывать через год после первого срыва гидрозатвора.

Вентиляционный выход канализационного стояка над кровлей частного дома — Полноценный вывод стояка через кровлю — решение, которое не придётся переделывать

Если дом простой — один этаж, один санузел, короткая разводка, отапливаемый объём — вакуумный клапан на стояке внутри тёплого помещения чаще всего закрывает задачу. Но даже в этом случае не убирайте ревизию и оставляйте себе техническую возможность вывести трубу на кровлю, если поведение системы изменится после расширения сантехники.
