Воздух в системе отопления: признаки и последствия

Как воздух попадает в систему отопления частного дома

Воздух в отопительном контуре редко появляется внезапно: он накапливается понемногу, сезон за сезоном, и до поры маскируется под мелкие бытовые странности. Чтобы понять, откуда он берётся, полезно держать в голове три вещи: как движется теплоноситель по трубам (это и есть циркуляция), где у системы есть контакт с атмосферой и насколько герметичны соединения на стыках, кранах и радиаторах.

Чем длиннее разводка, чем больше этажей и чем сложнее геометрия с перепадами высот, тем охотнее воздух находит себе верхние точки и собирается там в пробку — локальный пузырь, который мешает воде проходить через участок трубы или радиатора. Источников у этого воздуха обычно несколько одновременно, и разбираться удобнее, сначала отделив тип контура, а потом — конкретные точки входа.

Открытый и закрытый контур: где воздуха больше

В открытой системе наверху стоит расширительный бак, сообщающийся с атмосферой: вода в нём контактирует с воздухом постоянно, поэтому растворённого кислорода в теплоносителе всегда хватает, а при остывании он выделяется в виде пузырьков. Такие схемы ещё встречаются в старых одноэтажных домах с самотёчной разводкой и почти всегда живут с фоновым завоздушиванием.

Закрытый контур с мембранным расширительным баком и избыточным давлением устроен герметично: свежий воздух туда попадает не через бак, а через подпитку, негерметичные соединения и, реже, через неисправные автоматические воздухоотводчики — когда загрязнённый или изношенный клапан вместо стравливания начинает подсасывать воздух внутрь. Воздуха здесь в норме меньше, но если он появился — почти всегда это сигнал о конкретной неисправности, а не о свойстве схемы.

Типичные источники завоздушивания

Большая часть случаев сводится к нескольким повторяющимся причинам, и почти каждая из них — это решение, которое в первый сезон выглядело нормальным. Свежая водопроводная вода при подпитке несёт растворённые газы, которые при нагреве выходят в виде пузырьков; негерметичный стык или сальник насоса подсасывает воздух даже там, где визуально нет течи; неправильный уклон труб и отсутствие воздухоотводчиков в верхних точках превращают любую мелочь в стабильную пробку.

• Частая подпитка свежей водой из-за падающего давления
• Подсос воздуха через негерметичные резьбы, американки и сальник циркуляционного насоса
• Потерянное давление в мембране расширительного бака — вода уходит, на её место заходит воздух
• Ошибки разводки: контруклоны, отсутствие воздухоотводчиков в верхних точках, неудачные перемычки
• Газообразование из-за коррозии стальных труб и старых радиаторов, например чугунных секций без антикоррозионной обработки теплоносителя
• Первичное заполнение системы без поэтапного удаления воздуха через краны Маевского

Бытовые признаки, по которым хозяин замечает воздух

Воздух в контуре редко заявляет о себе одним громким сигналом. Чаще он копится понемногу и проявляется через мелкие бытовые странности, которые хозяин сначала списывает на погоду, настройки котла или старые радиаторы. Если собрать эти наблюдения вместе, картина становится узнаваемой: часть тепла теряется, оборудование работает с перегрузкой, а давление ведёт себя нелогично.

Главный принцип диагностики простой: воздух всегда стремится вверх и собирается в самых высоких точках контура. Поэтому первые симптомы появляются на верхних радиаторах, на полотенцесушителе и в верхних участках стояков, а не у котла. Чем выше точка и чем хуже она развоздушена при монтаже, тем раньше она начнёт жаловаться.

• Верх радиатора холодный, низ горячий
• Бульканье и журчание в трубах при работе котла
• Гудение или вибрация насоса
• Скачки давления на манометре в течение суток
• Неравномерный прогрев комнат, особенно на втором этаже
• Долгий выход системы на режим после включения

Что видно на радиаторах и манометре

Самый узнаваемый признак — радиатор, у которого низ горячий, а верх остаётся прохладным или едва тёплым. Это значит, что в верхней части секций стоит воздушная пробка, и горячая вода обходит её снизу, не прогревая весь прибор. На двухэтажных домах такая картина чаще встречается наверху: воздух собирается в самой высокой точке контура, и страдают радиаторы второго этажа и полотенцесушитель.

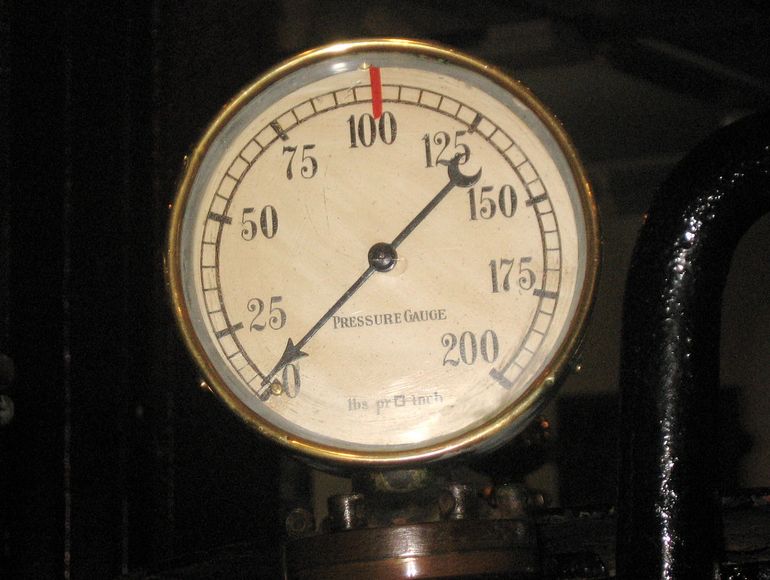

Второй визуальный сигнал даёт манометр на котле. В закрытой системе давление в норме держится стабильно, с небольшим ростом при нагреве. Если стрелка заметно прыгает в течение суток, падает к утру и приходится регулярно подпитывать контур, это повод заподозрить воздух, утечку или проблему с расширительным баком. Сами по себе скачки безобидно не проходят: они ускоряют износ автоматики и мембраны.

• Холодная верхняя часть секций при горячей подаче
• Один радиатор в доме стабильно холоднее остальных
• Давление утром ниже, чем вечером
• Частая необходимость доливать воду через подпитку

Что слышно в трубах и котле

Звуковые симптомы обычно появляются раньше, чем хозяин обращает внимание на холодные радиаторы. В трубах слышно журчание, бульканье, иногда отчётливые щелчки — это пузырьки воздуха движутся вместе с водой и собираются на поворотах и сужениях. Особенно хорошо такие звуки слышны ночью, когда в доме тихо, а котёл и насос продолжают работать.

Отдельная история — шум самого котла и циркуляционного насоса. Насос, который гоняет воду с пузырьками, гудит громче обычного, может вибрировать и постепенно разрушает крыльчатку. Котёл при воздухе в теплообменнике издаёт характерное клокотание и может уходить в ошибку по перегреву: вода у стенок локально вскипает, потому что тепло не успевает отводиться. Если такие звуки стали привычным фоном, система уже работает на износ.

• Журчание и бульканье в трубах и радиаторах
• Щелчки и потрескивание при нагреве
• Гудение и вибрация циркуляционного насоса
• Клокотание в котле, ошибки по перегреву

Что физически происходит в трубах и радиаторах

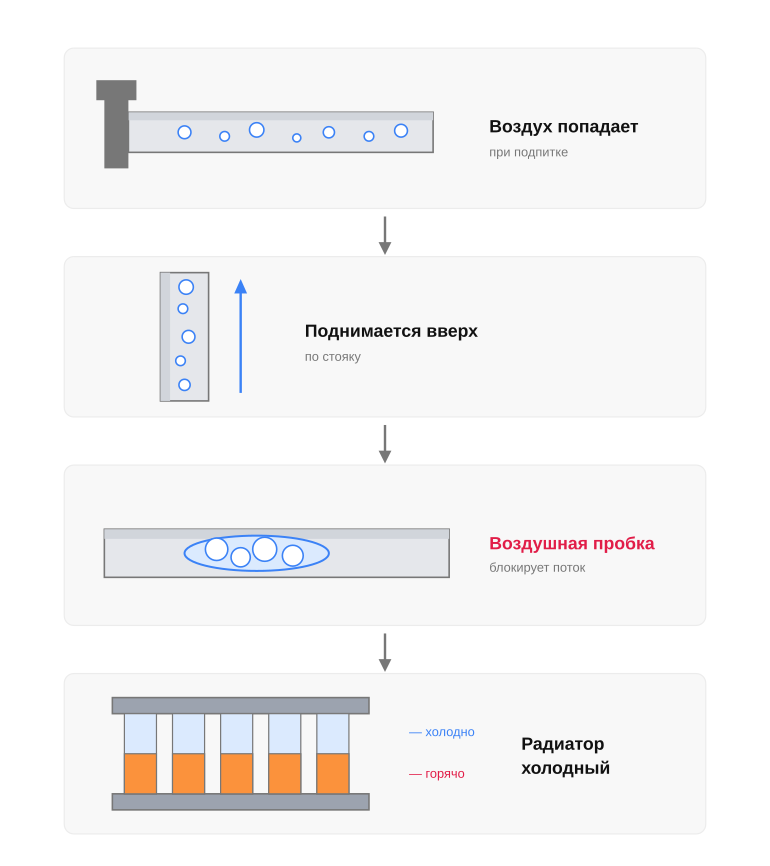

Воздух в системе отопления ведёт себя предсказуемо: он легче воды и всегда стремится вверх. Пока теплоноситель активно циркулирует, мелкие пузырьки какое-то время плывут вместе с потоком, но при первой же возможности — на изгибе вверх, в расширении сечения, в местах с малой скоростью — они отделяются и накапливаются. Дальше отдельные пузыри сливаются в воздушную пробку, и участок контура начинает работать совсем не так, как его проектировали.

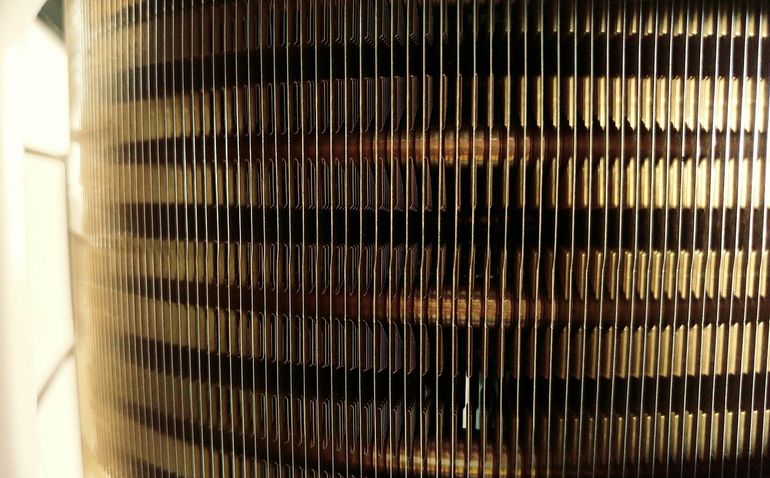

Радиатор отдаёт тепло за счёт горячей воды, которая омывает его изнутри: чугун или алюминий нагреваются от теплоносителя и греют воздух комнаты. Воздух внутри секций этому мешает напрямую — он плохо проводит тепло и физически вытесняет воду из той части прибора, где скопился. В итоге половина секций может оставаться холодной даже при работающем котле, а нагрузка перераспределяется на оставшиеся участки контура, которые начинают изнашиваться быстрее.

Где скапливается воздух

Воздух собирается строго в верхних точках контура, и набор этих точек в обычном частном доме предсказуем. Это верхние коллекторы радиаторов второго этажа, горизонтальные участки разводки под потолком, корпус циркуляционного насоса в обвязке котла, верх бойлера косвенного нагрева и полотенцесушитель, если он подключён выше основной магистрали. В системах с верхней разводкой пробка часто прячется на длинном горизонтальном участке между стояками, где её не видно ни по одному радиатору отдельно.

Чем больше изломов и переходов сечения в системе, тем больше у воздуха мест, где можно зацепиться. Старые металлические тройники, неровно смонтированные участки полипропилена, перевёрнутые при сборке развоздушники — каждая такая мелочь становится ловушкой для пузырьков. Через несколько отопительных сезонов набор слабых точек проявляется сам: их легко найти по самым прохладным секциям и по характерному бульканью, которое возвращается после очередной подпитки.

• Верхние секции радиаторов второго этажа
• Горизонтальные участки разводки под потолком
• Корпус циркуляционного насоса
• Верхняя часть бойлера косвенного нагрева
• Полотенцесушитель и его подводки
• Развоздушники на стояках и коллекторах

Как нарушается циркуляция

Воздушная пробка работает как мягкая заглушка: теплоноситель не может протолкнуться через сечение, занятое сжимаемым газом, и поток либо ослабевает, либо уходит по пути наименьшего сопротивления. В двухтрубной системе это значит, что часть радиаторов получает полноценную горячую воду, а часть остывает: циркуляция перераспределяется в обход проблемной ветки. Насос при этом продолжает работать, иногда с характерным шумом и кавитацией, а котёл начинает быстро циклить — нагревает малый объём, отключается по температуре, снова включается, не успевая прогреть дальние приборы.

Верхний этаж страдает первым сразу по двум причинам: туда уходит весь свободный воздух, и до него поток доходит уже с потерями давления. Если в двухэтажном доме на втором этаже стоят радиаторы с верхним подключением, одна пробка в проблемной точке способна вывести из работы целое крыло. Сама по себе она не рассосётся — наоборот, прирастает за счёт нового воздуха, который продолжает выделяться из свежей подпиточной воды и из микрозазоров в соединениях.

Чем завоздушивание грозит котлу, насосу и радиаторам

Воздух в трубах редко ломает оборудование за один вечер. Он работает медленнее: меняет режимы работы котла и насоса, локально ускоряет коррозию, оставляет холодные участки там, где их быть не должно. Каждый отопительный сезон с пузырями — это вычет из ресурса узлов, который заметишь не сразу, а через два-три года, когда начнётся серия мелких отказов подряд.

Опаснее всего то, что последствия распределяются по всей системе неравномерно. Котёл страдает от перегрева теплообменника, насос — от кавитации, радиаторы и стальные трубы — от точечной коррозии, автоматика и расширительный бак — от постоянных скачков давления и температуры. Поэтому относиться к воздуху как к безобидному неудобству — плохая стратегия: счёт за ремонт по такой системе приходит не сразу, но почти всегда оказывается больше, чем стоила бы своевременная диагностика.

Риски для котла и насоса

В теплообменнике котла воздушная пробка означает локальный перегрев: вода уходит, металл продолжает получать тепло от горелки или ТЭНа. Дальше начинается серия знакомых сценариев — срабатывание аварийного датчика, тактование (короткие циклы включения-выключения), накипь на перегретых стенках и микротрещины в местах температурных скачков. Настенные газовые котлы с тонкостенным теплообменником, например битермическим, переносят это особенно плохо.

Циркуляционный насос боится не самого воздуха, а кавитации — когда в крыльчатке вместо воды вскипают и схлопываются пузыри. Подшипники работают всухую, ротор шумит и греется, ресурс уменьшается на глазах. Если насос начал гудеть по-новому или временами теряет напор, это уже не профилактический сигнал, а заявка на замену в обозримом сезоне.

• Перегрев теплообменника и срабатывание аварийной автоматики
• Тактование котла короткими циклами
• Кавитация и сухой ход циркуляционного насоса
• Шум, вибрация и преждевременный износ подшипников
• Ускоренное образование накипи на перегретых стенках

Коррозия и замерзание участков

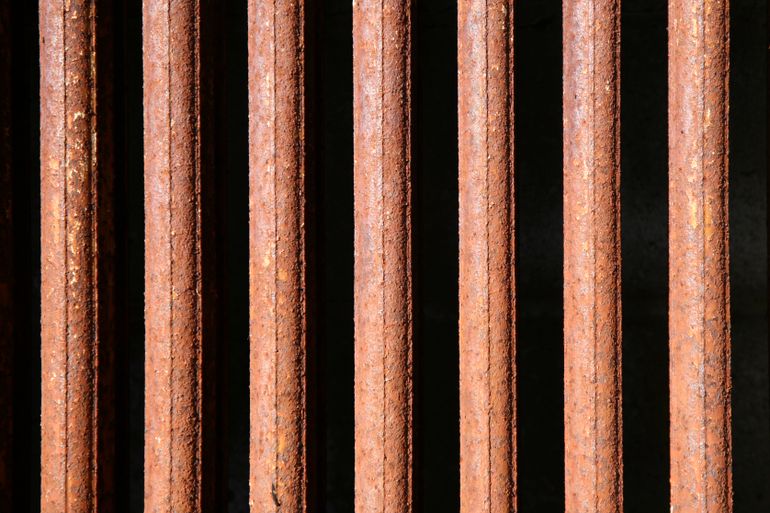

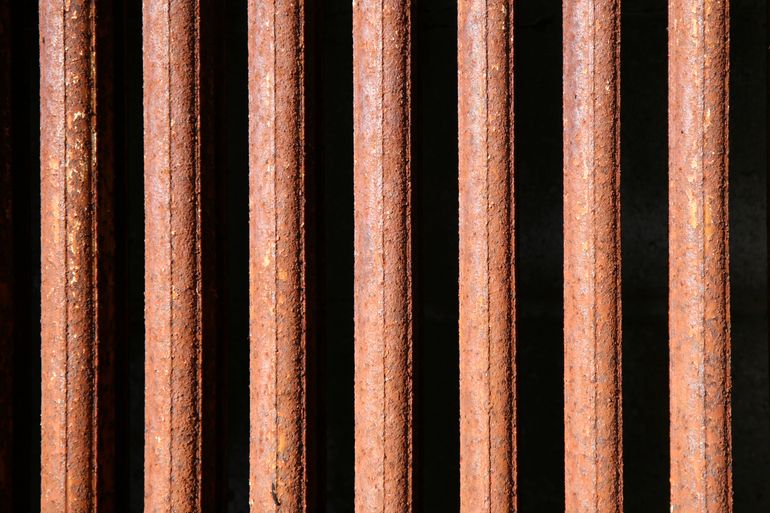

Там, где есть воздух, есть кислород, а где кислород встречается со сталью и водой — начинается коррозия. В стальных радиаторах и чёрных трубах она идёт точечно, по верхней образующей, где скапливается пузырь: снаружи всё выглядит нормально, а изнутри стенка истончается. Через несколько сезонов это превращается в свищ ровно в том месте, до которого сложнее всего добраться — за мебелью, в стяжке, на чердачной разводке.

Отдельная история — зимнее замерзание. Недогретый участок радиатора или плохо прогреваемый контур тёплого пола на холодной стене легко уходит в минус при отключении котла или падении температуры подачи. Лёд рвёт алюминиевые секции и полипропиленовые фитинги быстрее, чем успеваешь добежать до щитка, а ремонт почти всегда означает вскрытие отделки.

• Точечная коррозия по верху стальных радиаторов и труб
• Истончение стенок и появление свищей через 2–4 сезона
• Шлам и продукты окисления, забивающие автоматику
• Замерзание холодных участков при сбоях котла
• Разрывы секций радиаторов и фитингов на морозе

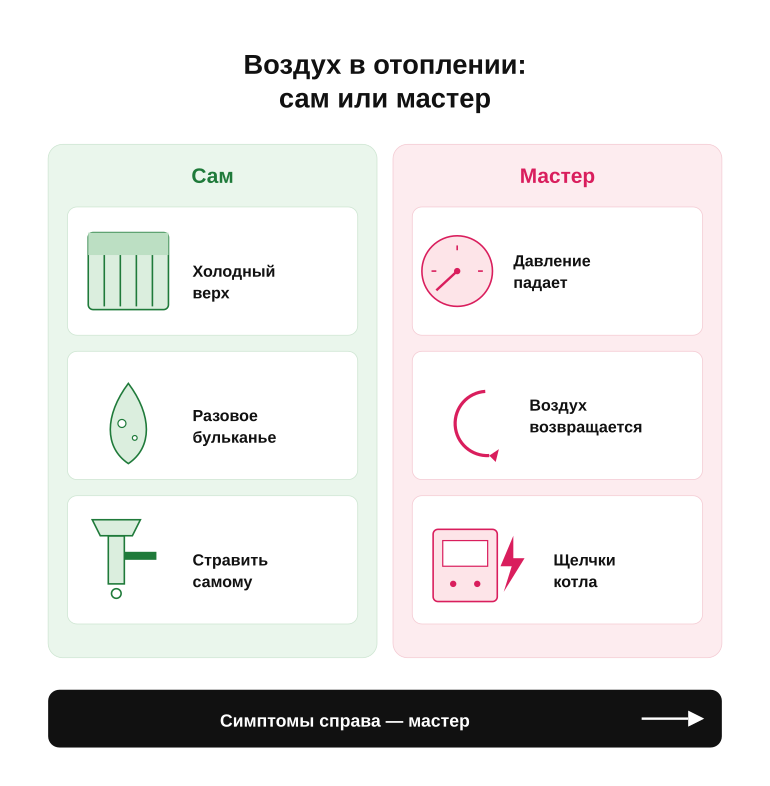

Когда справиться самому, а когда звать специалиста

Граница между бытовой задачей и работой для специалиста проходит не по сложности крана Маевского, а по тому, возвращается ли проблема. Разовое завоздушивание после запуска сезона или замены радиатора — обычное дело и решается за десять минут. А вот если воздух копится снова и снова, дело уже не в самом воздухе, а в том, откуда он берётся: подсос через соединения, газовыделение из свежей воды, неисправный расширительный бак или режим подпитки, который маскирует утечку.

Простые случаи и первые действия

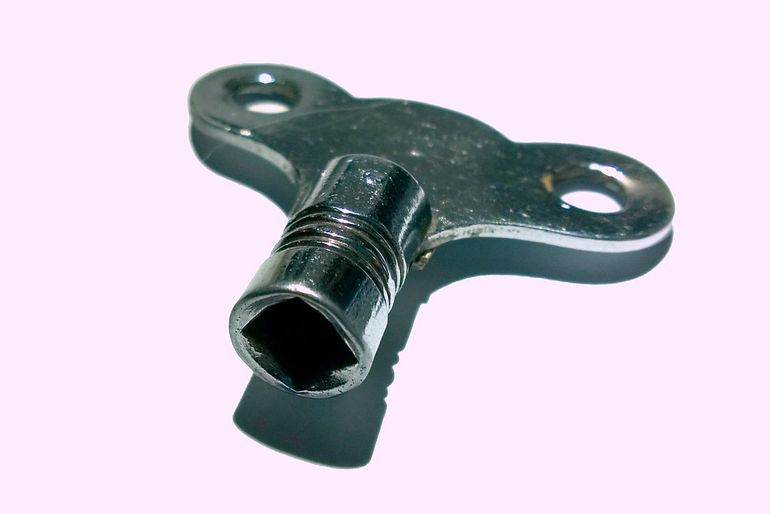

К простым относятся ситуации, у которых есть понятная разовая причина: систему запустили после лета, заменили радиатор или полотенцесушитель, доливали воду после ремонта. В таких случаях достаточно стравить воздух через кран Маевского на холодных верхних точках и при необходимости поднять давление до рабочего уровня — обычно 1,2–1,5 бар для закрытого контура двухэтажного дома. Подробный порядок действий — тема отдельного материала, здесь важнее правильно опознать, что случай действительно бытовой.

Если после стравливания радиатор прогрелся равномерно, давление держится сутки без подпитки, а котёл работает тихо — на этом можно остановиться и просто понаблюдать неделю. Считать проблему решённой стоит только тогда, когда она не вернулась к следующему отопительному циклу: одного спокойного вечера для выводов мало.

• Холодный верх одного радиатора при горячем низе
• Разовое бульканье после запуска сезона
• Воздух появился после замены радиатора или долива воды
• Давление держится стабильно после однократной подпитки

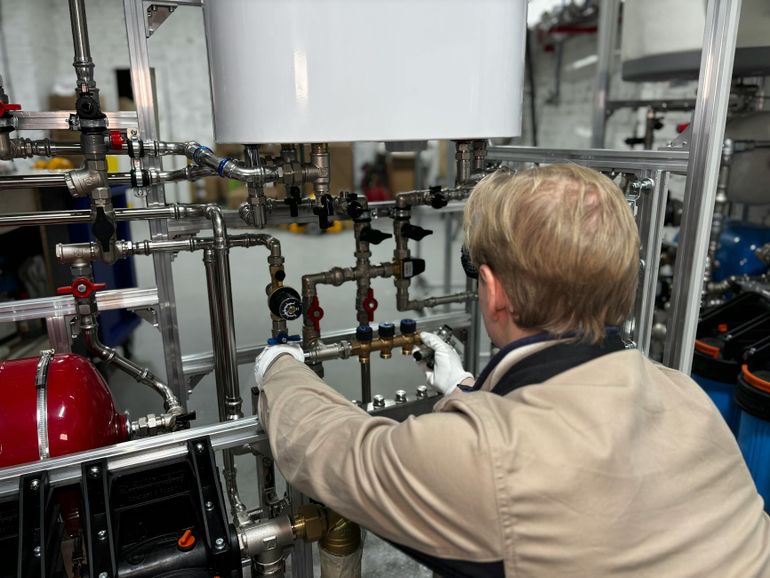

Сигналы, что пора звать мастера

Тревожный признак — не сам воздух, а его возвращение. Если радиатор пришлось развоздушивать второй или третий раз за месяц, давление падает по утрам без видимых протечек, котёл щёлкает, гудит или уходит в ошибку по циркуляции — это уже системная история. За такими симптомами обычно стоит расширительный бак с потерянным давлением в мембране, скрытая утечка в стяжке тёплого пола, неисправный автоматический воздухоотводчик или подсос воздуха через изношенные уплотнения насоса.

Самостоятельные эксперименты в этой точке чаще всего только смазывают картину: подпитка маскирует утечку, постоянное стравливание ускоряет коррозию, а попытки разобрать узлы под давлением заканчиваются вызовом мастера в худших условиях. Разумнее пригласить специалиста по отоплению с манометром и тестером расширительного бака — например, сервисного инженера производителя котла или профильную бригаду — пока проблема ограничивается диагностикой, а не заменой теплообменника.

• Воздух возвращается в те же радиаторы снова и снова
• Давление в системе падает регулярно, без явных луж
• Котёл шумит, щёлкает или выдаёт ошибку циркуляции
• Расширительный бак тёплый целиком или «булькает»
• Завоздушивание сопровождается холодными участками тёплого пола
