Ввод электричества в дом: воздушка или кабель в земле

Воздушка и кабель в земле: в чём принципиальная разница

Воздушный ввод по СИП и подземный кабель решают одну задачу — довести фазы от опоры сетевой организации до вводного устройства в доме, — но делают это по принципиально разной логике. В первом случае линия висит на виду и живёт под ветром, ветками и солнцем; во втором она спрятана в траншею и зависит от грунта, корней и того, что появится на участке через несколько сезонов. Разница не только в цене монтажа, но и в том, какие проблемы будут возникать через пять, десять и двадцать лет эксплуатации.

Чтобы сравнивать варианты честно, удобно держать в голове короткий набор параметров: видимость линии, уязвимость к внешним воздействиям, стоимость и сложность работ, эстетика на участке, удобство ремонта и расчётный срок службы. По каждому из них воздушка и земля ведут себя по-разному, и идеального варианта здесь нет — есть подходящий под конкретный участок, длину пролёта и планы хозяев на территорию.

Когда вопрос вообще возникает

Выбор между воздушкой и землёй встаёт в момент, когда от ближайшей опоры сетевой организации до дома есть хоть сколько-нибудь заметное расстояние: 10, 20, 40 метров, иногда с поворотом или пересечением проезда. Если опора стоит прямо у границы участка, а фасад дома обращён к ней, воздушный ввод по СИП напрашивается сам собой; если же путь идёт через будущий сад, площадку для машины или зону отдыха, разговор о подземном кабеле становится осмысленным.

Важно решать этот вопрос на этапе планировки участка, а не после того, как уложена брусчатка и высажены деревья. Через три сезона корни, дорожки и постройки заметно сужают коридор для траншеи, а воздушная линия рискует оказаться над крышей беседки или прямо в кроне разросшейся яблони. Чем раньше способ ввода ложится на план участка вместе с дренажём и ливнёвкой, тем меньше переделок ждёт хозяев потом.

• Опора стоит дальше 25–30 метров от дома
• Между опорой и домом планируется сад или зона отдыха
• Участок узкий, и воздушная линия пройдёт над соседями или проездом
• Фасад дома выходит не в ту сторону, откуда идёт линия

Ключевые параметры сравнения

Воздушка дешевле и быстрее в монтаже, её проще диагностировать и ремонтировать: повреждение видно глазом, замена пролёта СИП занимает часы, а не дни. Расплата за это — постоянный контакт с внешней средой: ветки, налипание снега, обледенение, удары при работе спецтехники во дворе. Подземный кабель защищён от погоды и визуально не мешает, но платит за это стоимостью траншеи, требованиями к защите (например, ПНД-труба, песчаная подушка, сигнальная лента) и тем, что любая авария превращается в раскопки.

Эстетика и срок службы тоже работают в разные стороны. СИП на фасаде и опорах редко украшает участок, зато его легко поменять; качественно уложенный кабель в земле не виден вовсе, но если через десять лет в него упрётся фундамент пристройки или корень крупного дерева, цена ошибки будет совсем другой. Поэтому в сравнении важны не только сегодняшние цифры сметы, но и то, как участок будет выглядеть и использоваться через несколько сезонов.

• Стоимость и сложность монтажа
• Уязвимость к внешним воздействиям (ветки, снег, техника, грунт)
• Эстетика и заметность линии на участке
• Удобство диагностики и ремонта при повреждении
• Расчётный срок службы и поведение через 10–20 лет
• Влияние будущих построек, дорожек и посадок

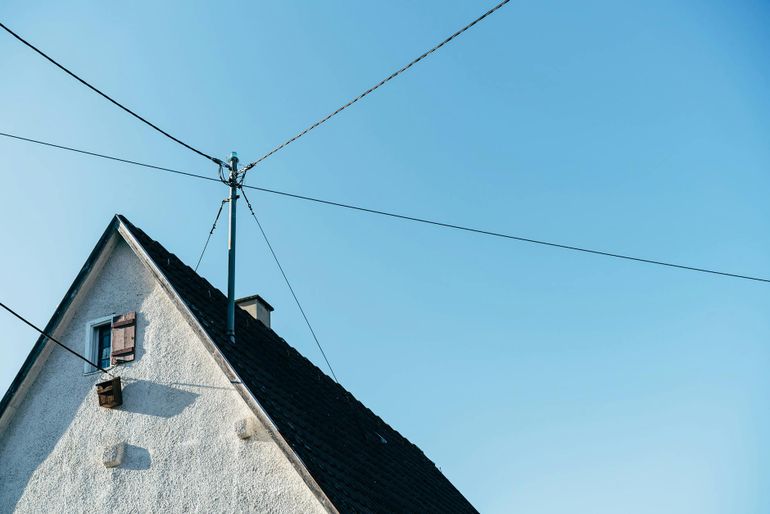

Воздушный ввод по СИП: когда это разумный выбор

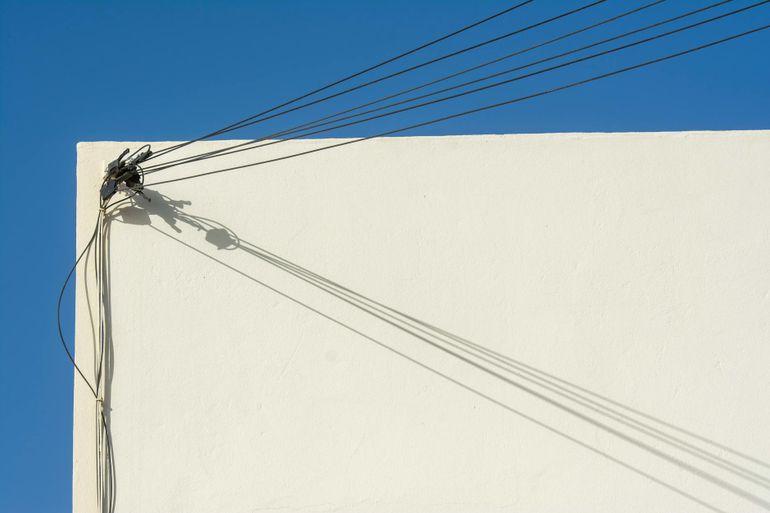

Воздушный ввод по СИП — это самоизолированный алюминиевый провод, который тянут от ближайшей опоры сетевой организации к фасаду дома или к отдельной мачте на крыше. Решение выглядит самым быстрым и дешёвым: меньше земляных работ, меньше согласований по трассе, понятный монтаж за один выезд бригады. Но воздушка живёт на виду и стареет на глазах: её видно с участка, она цепляет ветки, её перетирает на креплениях, и через несколько сезонов становится понятно, насколько аккуратно её повесили изначально.

Разумным выбором СИП становится там, где расстояние от опоры небольшое, трасса проходит над свободной зоной без будущих построек и высоких деревьев, а хозяин готов мириться с проводом над двором ради экономии и простоты ремонта. Если же между опорой и домом планируется зона отдыха, навес или взрослые деревья, стоит трезво прикинуть, как воздушка будет выглядеть и работать через три–пять сезонов, когда крона дойдёт до проектной высоты.

Где воздушка действительно уместна

Идеальный сценарий для СИП — короткий пролёт от опоры до фасада, примерно 10–20 метров, без пересечения проезда, без нависающих веток и без планов на капитальные постройки в створе линии. Дом стоит близко к улице, фасад со стороны опоры глухой или с техническими окнами, а трасса провода не проходит над детской зоной, террасой или парковкой. В такой ситуации воздушка обходится дешевле кабеля в земле в разы и легко ремонтируется при обрыве.

Воздушный ввод плохо стареет там, где участок длинный, дом задвинут вглубь, а между опорой и фасадом уже растут или планируются деревья — например, яблони, липы, ели. Каждый сезон крона добавляет объём, ветки начинают тереть СИП на ветру, зимой налипает снег и провод провисает ниже нормы. Если трасса заведомо конфликтует с будущим садом или вторым этажом пристройки, дешёвая на старте воздушка превращается в источник постоянных вызовов электрика.

• Расстояние от опоры до дома в пределах одного пролёта
• Над трассой нет взрослых деревьев и не планируется посадка крупномеров
• Провод не проходит над зоной отдыха, бассейном, парковкой и детской площадкой
• Фасад со стороны ввода позволяет закрепить анкерный кронштейн в несущую конструкцию
• На участке не планируются надстройки и навесы в створе линии

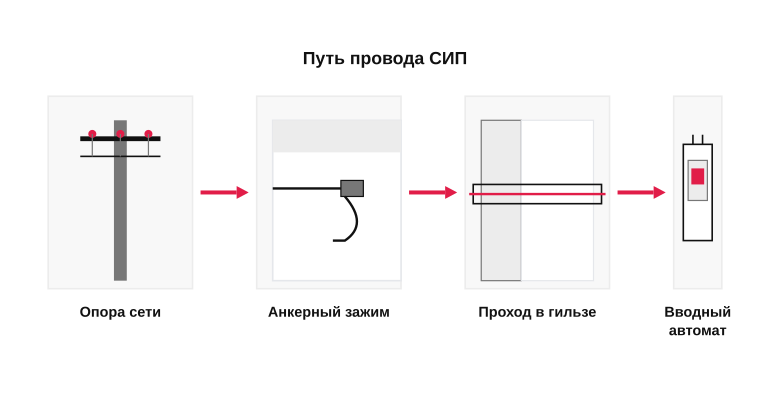

Требования к монтажу и вводу в стену

Ключевые ориентиры по СИП заданы ПУЭ и типовыми решениями сетевых организаций: высота провиса над пешеходной зоной обычно не ниже 2,75 м, над проездом — не ниже 6 м, длина пролёта от опоры до дома без промежуточной мачты ограничена. Если фасад низкий или дом далеко, на крыше ставят трубостойку, чтобы вытянуть точку крепления вверх и удержать норматив по высоте. Анкерный зажим крепится в несущую стену или в усиленный кронштейн на мачте, а не в облицовку или утеплитель.

В стену СИП заводят через гильзу — отрезок металлической или толстостенной пластиковой трубы с уклоном наружу, чтобы по проводу в дом не стекала вода. Внутри здания алюминиевый СИП не тянут по горючим конструкциям без перехода: на вводе его, как правило, переключают на медный кабель и заводят в ВРУ к вводному автомату. Эти узлы должен делать электрик с допуском, а подключение к линии на опоре — только сетевая организация: самовольная врезка превращает любую экономию в проблему при первой же проверке.

• Высота провиса над пешеходной зоной — ориентировочно не менее 2,75 м
• Высота над проездом для автомобилей — не менее 6 м
• Анкерный зажим закреплён в несущую стену или мачту, а не в облицовку
• Проход через стену выполнен в гильзе с уклоном наружу
• Переход СИП на медь у ввода и подключение к вводному автомату в ВРУ
• Подключение к линии на опоре выполняет только сетевая организация

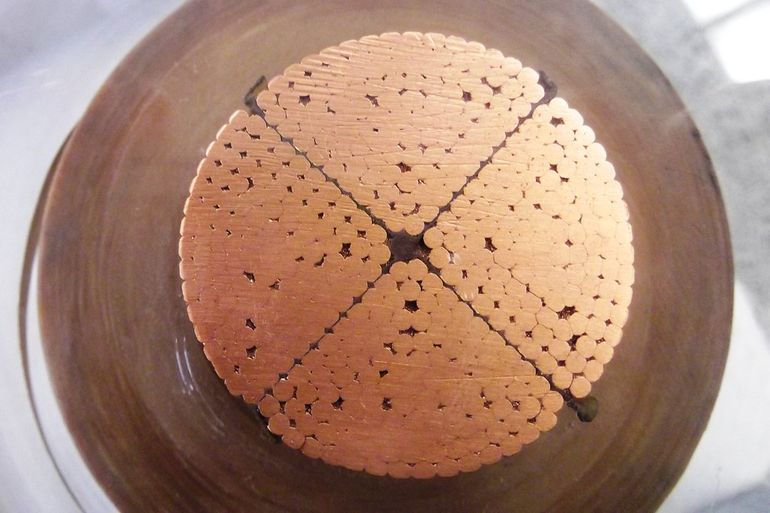

Кабель в земле: когда стоит копать траншею

Подземный ввод выглядит дороже и сложнее ровно до того момента, пока не посмотришь на участок через несколько сезонов: ни провисающего пролёта над двором, ни ветки, которая выросла и легла на провод, ни кабеля, который мешает поставить шпалеру или вытянуть стрелу автовышки. За эту тишину придётся заплатить траншеей, защитой кабеля и аккуратным вводом через фундамент — и сделать это правильно с первого раза, потому что переделка означает повторные раскопки уже по благоустроенному участку.

Где кабель в земле выигрывает у воздушки

Земля оправдывает себя там, где воздушка либо мешает участку, либо живёт в постоянном конфликте с деревьями и техникой. Длинный пролёт через сад, проезд для самосвала с песком, парадный двор без проводов над головой, близко растущие крупномеры вроде берёз или елей — всё это аргументы за траншею. На участке 40 метров с хозблоком в глубине воздушка превратится в два-три пролёта с промежуточной опорой, тогда как кабель в ПНД пройдёт по прямой и забудется на десятилетия.

Минусы у подземного ввода тоже долгоиграющие: его не видно, и про него легко забыть при посадке яблони, рытье котлована под септик или прокладке дренажа через три сезона. Поэтому трасса кабеля должна быть зафиксирована на плане участка и по возможности уведена от будущих зон с земляными работами — огорода с глубокой перекопкой, площадки под бассейн, мест предполагаемых посадок крупных деревьев.

• Длинная дистанция от опоры до дома — больше 25–30 м
• Высокие деревья по линии воздушки или планы их посадки
• Проезд техники: миксер, манипулятор, ассенизатор
• Парадная зона участка, где провода портят вид
• Открытый рельеф с сильной ветровой и снеговой нагрузкой

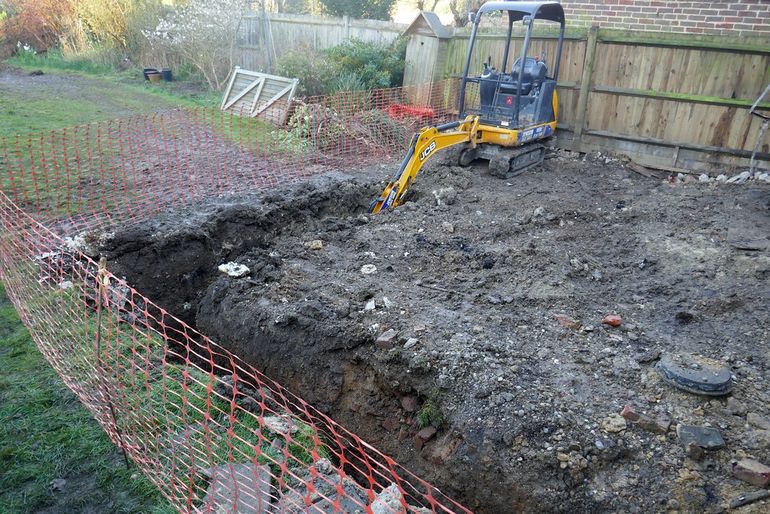

Траншея, защита и ввод через фундамент

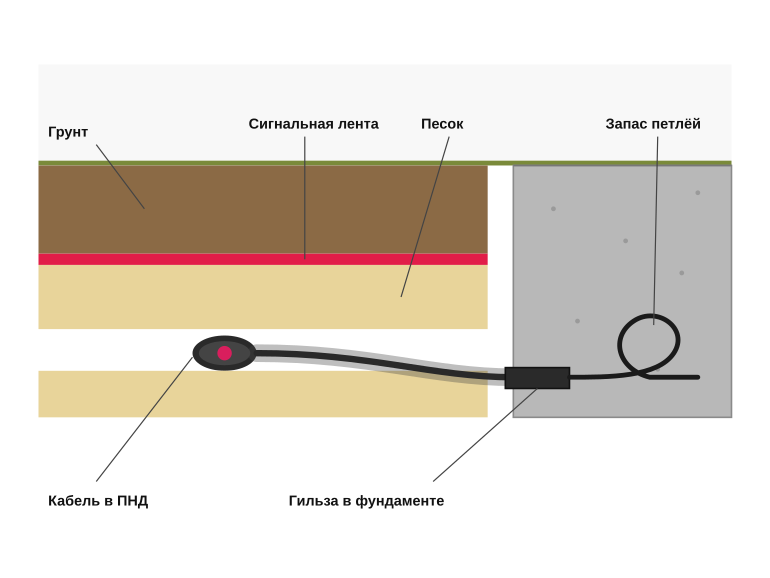

Ориентировочная глубина траншеи под вводной кабель — около 0,7 м, под проездом для техники глубже; точные цифры и марку кабеля определяет проект и ПУЭ. На дно укладывают песчаную подушку 10–15 см, сверху — кабель в защитной оболочке, например в ПНД-трубе или жёсткой двустенной гофре, затем ещё слой песка, сигнальная лента над кабелем и обратная засыпка грунтом. Лента — не формальность: именно она останавливает лопату того, кто через пять лет решит копать здесь яму под куст смородины.

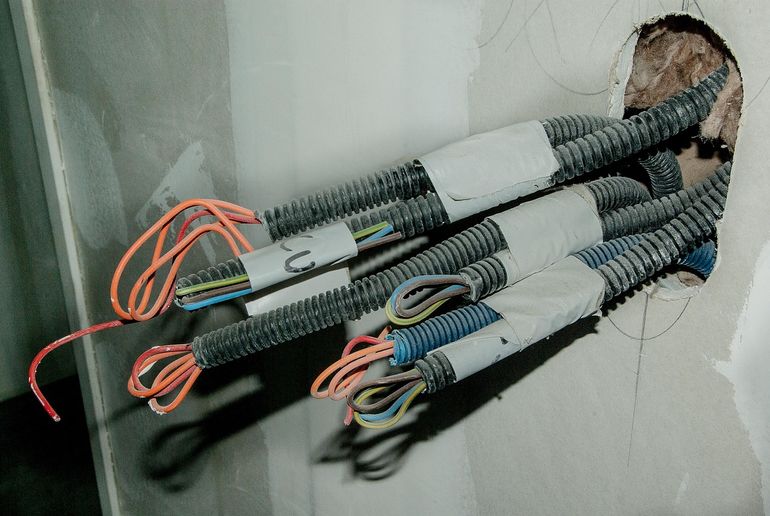

Вход в дом делают через гильзу в фундаменте или цоколе: отрезок трубы большего диаметра, заложенный заранее при бетонировании или аккуратно пробуренный позже. Гильзу герметизируют, чтобы по ней не пошла вода и не зашли грызуны, а кабель внутри не имел контакта с острыми краями. Запас по длине у ввода и у опоры оставляют петлёй — он понадобится при подключении, замене ВРУ или если со временем фундамент даст осадку.

• Глубина траншеи около 0,7 м, под проездом — глубже
• Песчаная подушка 10–15 см под кабелем
• Защита бронированным кабелем или ПНД-трубой

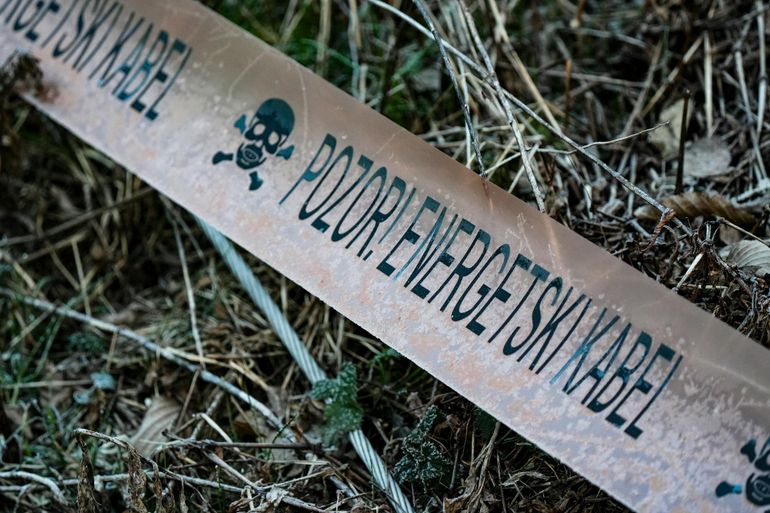

• Сигнальная лента над кабелем по всей трассе
• Гильза в фундаменте с герметизацией ввода
• Запас кабеля петлёй у дома и у опоры

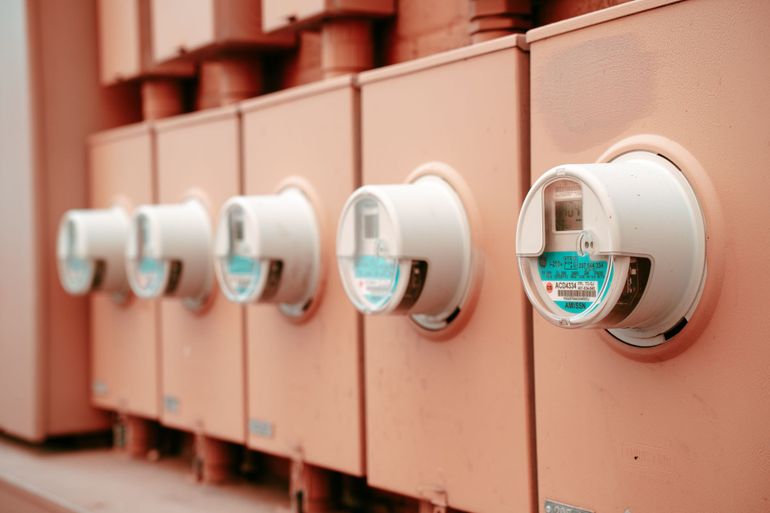

Узел учёта и ввод в дом: где ставить счётчик и автомат

Узел учёта — это точка, в которой заканчивается зона сетевой организации и начинается ответственность хозяина. От того, где стоит счётчик, зависит длина кабеля после него, удобство снятия показаний, доступ контролёра и то, насколько просто будет когда-нибудь поменять автомат или добавить вводной щит. Поэтому место установки выбирают не по эстетике фасада, а по логике: ближе к границе участка для сетей, ближе к дому для хозяина, и где-то между ними — компромисс.

В последние годы счётчики всё чаще выносят на опору или на отдельную стойку у границы участка: так сетевой организации проще обслуживать прибор учёта без захода во двор. Для воздушного ввода это выглядит естественно — счётчик стоит там же, где СИП спускается с опоры. Для подземного ввода узел учёта обычно располагают на стойке у границы, а от него уже идёт кабель в траншее к дому. Внутри дома в обоих случаях остаётся ВРУ с вводным автоматом, УЗО и распределением по группам.

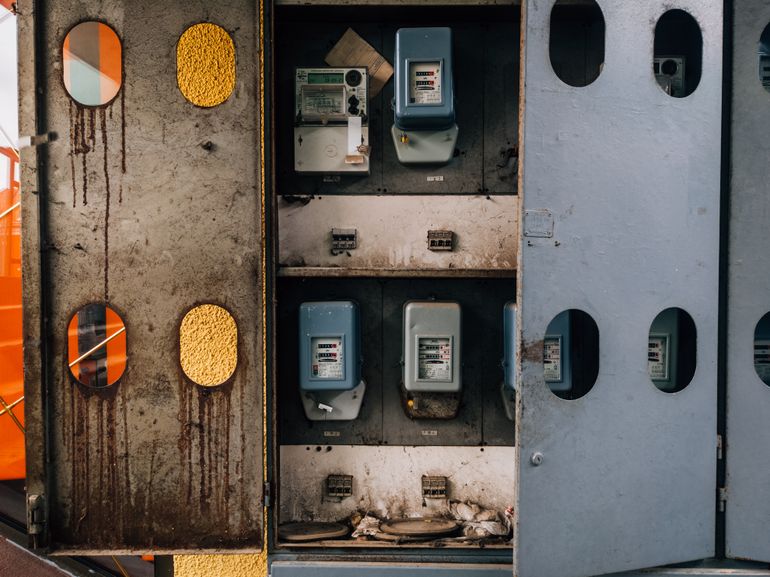

Узел учёта снаружи: на опоре или на фасаде

Счётчик на опоре сетевой организации сейчас становится почти стандартом для новых подключений: прибор учёта в антивандальном боксе, пломбы и автомат до счётчика — в зоне сети, а от выходных клемм до дома идёт уже линия хозяина. Это удобно для контролёра и снимает споры о доступе, но добавляет хозяину длинный участок СИП или подземного кабеля, который надо защитить и довести до ВРУ внутри дома.

Если счётчик ставят на фасаде, узел учёта оказывается ближе к щиту, и потери на вводной линии меньше. Зато бокс висит на стене дома, требует защиты от прямого солнца и косых дождей, а зимой пластик и уплотнители живут в режиме оттепель-мороз. Через несколько сезонов это заметно по выцветшей дверце и подзакисшим винтам, поэтому для фасадного варианта стоит выбирать боксы с нормальным классом защиты — IP54 и выше — и предусматривать козырёк.

• На опоре сетевой организации — типовой вариант для новых подключений

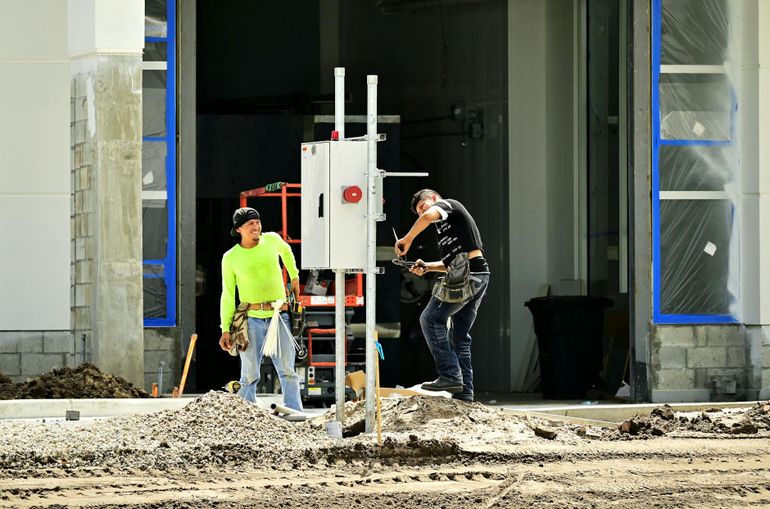

• На отдельной стойке у границы участка — когда опора далеко или ввод подземный
• На фасаде дома — короче линия после счётчика, но бокс живёт на улице
• Внутри дома в ВРУ — всё реже согласуют, доступ сетевой организации ограничен

ВРУ и вводной автомат внутри дома

Внутри дома вводной кабель приходит в ВРУ — вводно-распределительное устройство, обычный электрический щит с вводным автоматом, при необходимости противопожарным УЗО, реле напряжения и группами на розетки, свет, котёл, скважину. Вводной автомат подбирают под выделенную мощность и сечение кабеля, а не наугад: слишком большой номинал не защитит линию, слишком маленький будет выбивать при обычной нагрузке. Конкретные сечения и номиналы — задача проекта и расчёта по выделенной мощности, и этот шаг лучше не отдавать на откуп монтажнику без расчёта.

Место для ВРУ выбирают сухое, с нормальным доступом и запасом стены под щит на вырост: добавится тёплый пол, генератор, стабилизатор — всё это попросит места. Кабель от наружного счётчика заводят через гильзу в фундаменте или стене с уклоном наружу, чтобы по нему не текла вода в дом. Через три сезона именно эти мелочи — сухой ввод, нормальный щит, маркировка групп — отделяют аккуратную электрику от клубка проводов, в котором уже никто не помнит, что куда идёт.

• Вводной автомат под выделенную мощность и сечение кабеля
• Противопожарное УЗО или дифавтомат на вводе
• Реле контроля напряжения, например УЗМ или аналог
• Группы на розетки, свет, котёл, скважину, уличные линии
• Запас места в щите под будущие линии

Как выбрать ввод под свой дом и участок

Выбор между воздушкой и кабелем в земле редко сводится к одному фактору. На решение влияет расстояние от опоры, рельеф, плотность застройки, будущие посадки и то, насколько хозяин готов вкладываться в траншею сейчас, чтобы не возвращаться к вводу через несколько сезонов. Полезно смотреть не на сегодняшнюю картинку участка, а на то, как он будет выглядеть через три–пять лет: где встанет баня, куда дотянутся корни, где появится дорожка с тяжёлой техникой.

Ниже — типовые сценарии и набор вопросов, которые стоит снять с электриком до того, как кто-то полез на опору или начал копать траншею. Это не замена проекту, а ориентир, чтобы разговор со специалистом был предметным.

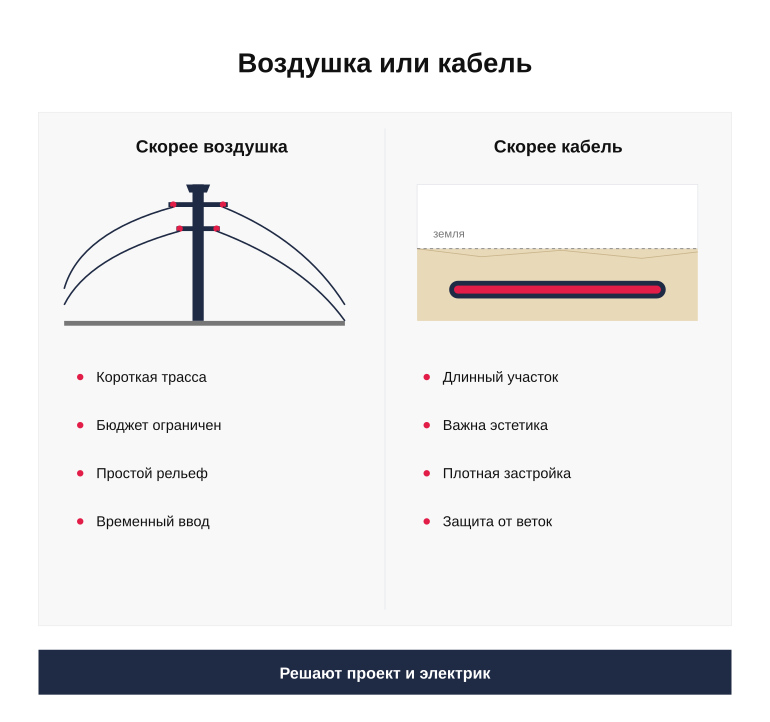

Сценарии: короткий пролёт, длинный участок, плотная застройка

Если дом стоит в 12–15 метрах от опоры, рельеф ровный, а бюджет ограничен, воздушка по СИП обычно выигрывает: один пролёт, аккуратный кронштейн на фасаде, минимум земляных работ. На участке в 40 метров с хозблоком и будущей баней картина другая — придётся ставить промежуточную опору или сразу думать о кабеле в траншее, иначе провод будет висеть над зоной, где через пару сезонов появятся деревья и постройки.

В плотной застройке коттеджного посёлка воздушка часто упирается в чужие границы, тенты, навесы и претензии соседей к проводу над их территорией. Здесь подземный ввод снимает половину будущих конфликтов, но требует согласования трассы с уже проложенными коммуникациями: водой, газом, связью. Чем плотнее участок забит сетями, тем раньше стоит звать электрика с планом, а не после того, как траншея уже выкопана.

• Короткий пролёт до 20 м, простой рельеф — чаще воздушка по СИП
• Длинный участок с постройками в глубине — кабель в земле или комбинированная схема
• Плотная застройка и соседские границы — подземный ввод снимает споры
• Активные посадки и планы по саду — учитывать рост крон и корней над трассой
• Временное подключение на стройку — воздушка как быстрое решение с заменой потом

Что обсудить с электриком до начала работ

Разговор стоит начинать не с вопроса 'что дешевле', а с показа плана участка: где дом, где опора, где будущие постройки, дорожки, септик и зоны посадок. Электрик должен увидеть трассу целиком, а не только точку ввода в стену. На этом этапе всплывают неудобные вещи: пересечение с газом, отсутствие места для узла учёта на границе, низкий провис над будущим заездом для грузовой техники.

Полезно заранее зафиксировать ответственность: кто делает проект, кто согласует с сетевой организацией, кто отвечает за узел учёта на опоре и кто заводит кабель или СИП в дом. Чем меньше серых зон между хозяином, электриком и сетевиками, тем меньше шансов, что через сезон придётся перекладывать ввод или переносить счётчик.

• Какая выделенная мощность и сечение вводного провода под неё закладывается
• Где по проекту располагается узел учёта: на опоре, на фасаде или в ВРУ
• Как организовано заземление и где ставится вводной автомат и УЗО
• Глубина и защита траншеи для кабеля, тип трубы (например, ПНД или гофра)
• Высота провиса СИП над проездом, дорожкой и территорией соседей
• Кто согласует трассу с владельцами других коммуникаций на участке
• Что делать с временным вводом на период стройки и как он переходит в постоянный
