Выделенные линии и отдельные автоматы под мощную технику в частном доме

Зачем мощным приборам отдельная линия

Дом обычно проектируют по списку комнат, а не по списку нагрузок, и через три сезона выясняется, что духовка, бойлер и чайник честно делят один кабель. Выделенная линия — это способ заранее развести мощных потребителей по своим маршрутам: каждый прибор получает собственный кабель от щита и собственный автомат, рассчитанный под его ток.

Смысл не в перфекционизме, а в защите кабеля и предсказуемости. Когда мощная техника висит на общей розеточной группе, автомат либо подобран с запасом и не успевает отработать перегруз, либо выбивается каждый раз, когда совпали два прибора. Выделенная линия снимает оба сценария: ток считается под конкретного потребителя, а аварии не вытаскивают из работы половину дома.

Что считается мощным потребителем

К мощным в частном доме относят приборы, которые длительно или в пике тянут от 2 кВт и выше, а также любые устройства с электродвигателем и заметным пусковым током. На однофазной сети 230 В это уже больше 9 А постоянной нагрузки, и сажать такого потребителя на общую розеточную группу с номиналом 16 А вместе с чайником и микроволновкой — приглашение к регулярным отключениям.

Практически в эту категорию попадают электродуховка, варочная панель, проточный или накопительный бойлер, скважинный и циркуляционный насосы, электрический тёплый пол по площади комнаты, кондиционер, стиральная и посудомоечная машины, а также станки в мастерской, например циркулярная пила или компрессор.

• Электродуховка и варочная панель
• Бойлер, накопительный или проточный
• Скважинный насос и насосная станция
• Электрический тёплый пол
• Кондиционер (внешний и внутренний блок)
• Стиральная и посудомоечная машины
• Станки и компрессор в мастерской

Чем выделенная линия отличается от розеточной группы

Розеточная группа — это несколько розеток в комнатах, объединённых одним кабелем сечением обычно 2,5 мм² и автоматом 16 А; на ней одновременно работают мелкие бытовые приборы, и расчёт идёт по суммарной вероятной нагрузке. Выделенная линия идёт от щита к одному прибору или одной точке подключения, и сечение с автоматом подбираются ровно под его ток с разумным запасом.

Разница не только в кабеле, но и в поведении при аварии. Если у бойлера повредится ТЭН, выделенная линия отключит только его и оставит кухонные розетки рабочими; на общей группе тот же отказ погасит холодильник, вытяжку и подсветку рабочей зоны. Плюс выделенную линию проще обслуживать: её всегда видно в щите по подписи, и при ремонте прибора не приходится обесточивать половину этажа.

• Розеточная группа: один кабель на несколько розеток, расчёт по совокупной нагрузке
• Выделенная линия: отдельный кабель и автомат под один конкретный прибор
• Авария на выделенной линии не гасит соседние розетки и освещение
• Подписанный автомат в щите упрощает обслуживание и ремонт

Как связаны мощность, сечение кабеля и номинал автомата

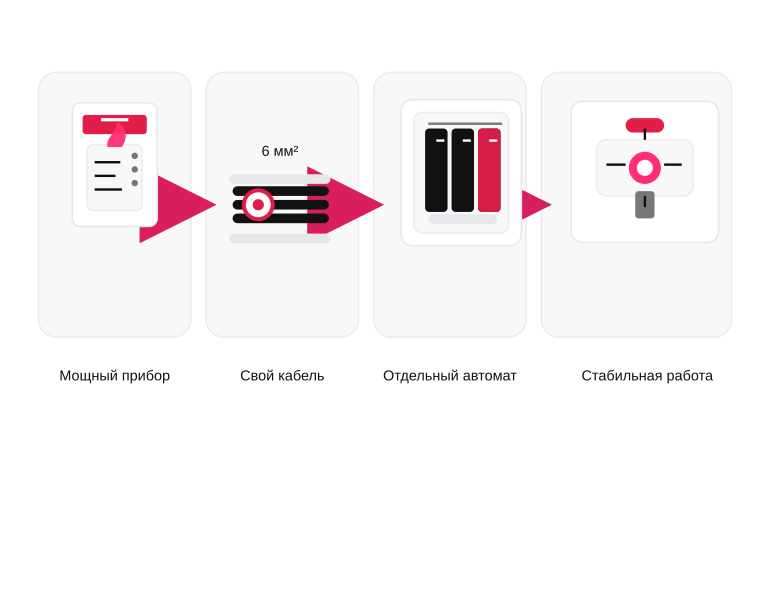

Выделенная линия строится по простой цепочке: мощность прибора задаёт ток, ток — сечение медной жилы и номинал автомата. Если нарушить хотя бы одно звено, через пару сезонов начнутся знакомые симптомы: греется розетка, плавится изоляция в гофре, выбивает автомат при включении духовки одновременно с чайником.

Базовая логика для однофазной сети 230 В: ток в амперах примерно равен мощности в ваттах, делённой на 230. Прибор на 3,5 кВт даёт около 15 А, на 5,5 кВт — около 24 А, на 7 кВт — около 30 А. Сечение медного кабеля выбирают так, чтобы он выдерживал этот ток с запасом на нагрев и длину линии, а автомат — так, чтобы он защищал именно кабель, а не прибор. Поэтому автомат всегда подбирается под сечение, а не «побольше, чтобы не выбивало».

Ток, сечение и автомат: как считать на пальцах

Прикидка для 230 В простая: делите мощность в ваттах на 230 и получаете рабочий ток. Духовка 3,5 кВт — это около 15 А, и под неё ставят медный кабель 3×2,5 мм² с автоматом 16 А. Бойлер 2 кВт укладывается в кабель 3×2,5 мм² и автомат 16 А с заметным запасом. Варочная панель 7 кВт уже выходит за 30 А — это кабель 3×6 мм² и автомат 32 А, либо подключение на 380 В тремя фазами по 2,5 мм² и автомат 16 А на каждую.

Важная деталь, которую любят забывать: сечение считают не только по току, но и по длине линии. Если до насоса в скважине 40 метров, кабель 2,5 мм² уже работает на пределе из-за просадки напряжения, и разумнее брать 4 мм². В частном доме линии длинные, и через три сезона это становится заметно по тому, как тяжело стартует двигатель.

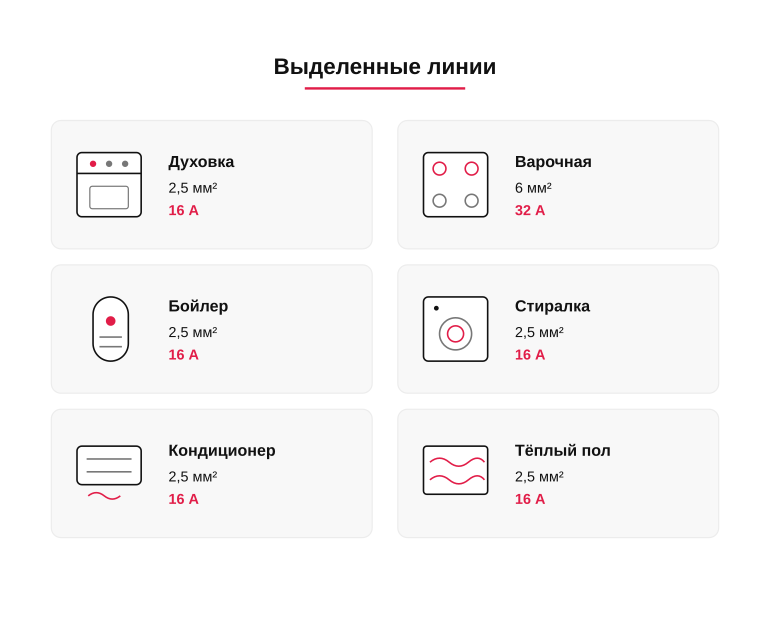

• До 2,5 кВт — кабель 3×1,5 мм², автомат 10 А
• 3–3,5 кВт — кабель 3×2,5 мм², автомат 16 А
• 5–7 кВт — кабель 3×4 мм², автомат 25 А
• 7–10 кВт — кабель 3×6 мм², автомат 32 А (или 380 В)

Кривая B или C и зачем это знать

У автомата есть не только номинал, но и характеристика срабатывания — кривая B, C или D. Кривая B рассчитана на чисто резистивные нагрузки без больших пусковых токов: бойлер, тёплый пол, конвектор, ТЭН духовки. Кривая C терпит кратковременный бросок тока в 5–10 раз выше номинала и нужна там, где есть электродвигатель или компрессор: скважинный насос, кондиционер, циркулярка в мастерской, холодильное оборудование.

Если поставить автомат с кривой B на линию насоса, он будет выбивать на каждом пуске, хотя кабель и двигатель в полном порядке. Обратная ошибка опаснее: автомат с кривой D на линии бойлера среагирует только на грубое короткое замыкание и пропустит длительный перегрев кабеля. Поэтому связку «прибор — кривая» имеет смысл проговаривать с электриком отдельно, а не оставлять на усмотрение монтажника со склада.

• Кривая B — ТЭНы, бойлер, тёплый пол, освещение
• Кривая C — насосы, кондиционеры, станки, холодильники
• Кривая D — мощные двигатели и трансформаторы, в быту почти не нужна

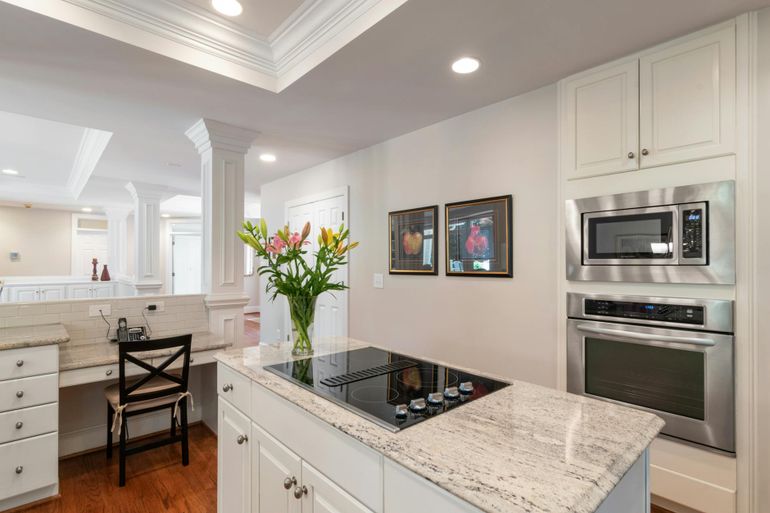

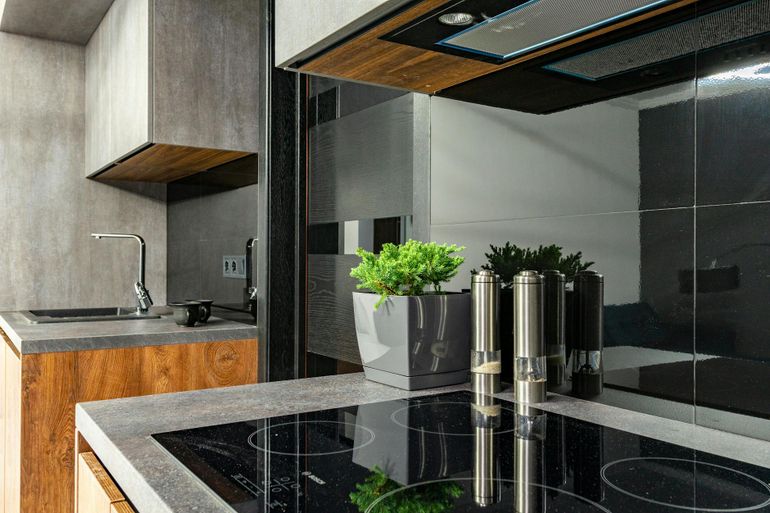

Кухня: духовка и варочная панель

Кухня в частном доме почти всегда становится самой нагруженной точкой по электрике, и духовка с варочной панелью — два прибора, которые задают логику всей разводки. Их часто хочется посадить на одну линию ради экономии кабеля, но через пару сезонов активной готовки это решение начинает напоминать о себе нагретой изоляцией и срабатывающим автоматом в самый неудобный момент.

Главная мысль простая: духовка и варочная разносятся на разные линии, потому что суммарно они легко уходят за 10 кВт, а одна общая линия с автоматом 40 А — это уже не бытовая разводка, а компромисс с запасом прочности. Разделение даёт две независимые защиты, понятную диагностику при отключении и нормальный кабель разумного сечения на каждую цепь.

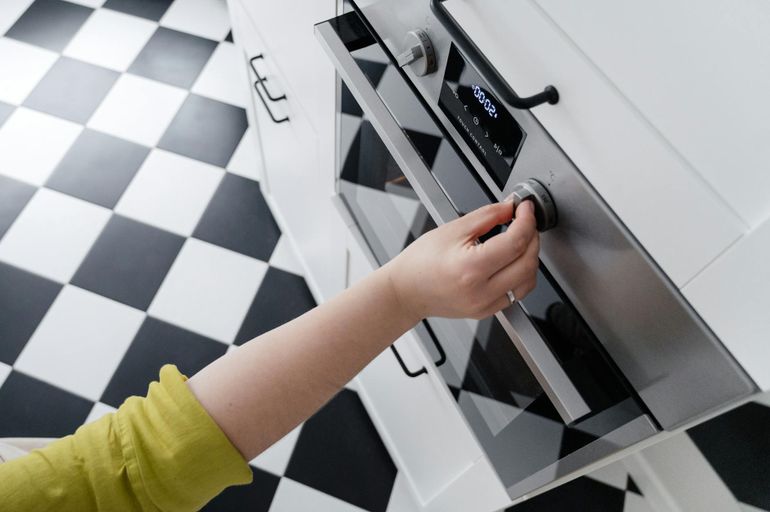

Духовка: 3–3,5 кВт, отдельная линия

Встраиваемая электрическая духовка обычно потребляет 3–3,5 кВт, что в режиме разогрева даёт ток порядка 14–16 А. Для неё закладывают отдельную линию медным кабелем 3×2,5 мм² (например, ВВГнг-LS или NYM) и автомат 16 А с характеристикой C, который спокойно переносит кратковременные броски при включении ТЭНов.

Сажать духовку на общую кухонную розеточную группу с чайником, микроволновкой и тостером — типичная ошибка, которая всплывает не сразу. Пока техникой пользуются по очереди, всё выглядит нормально, но в момент праздничной готовки линия уходит в отсечку, и причину начинают искать в самой духовке, хотя проблема была заложена ещё на этапе разводки.

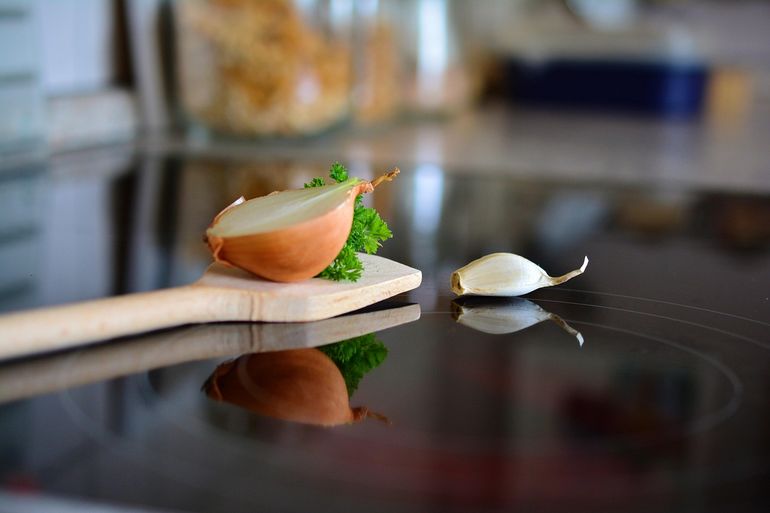

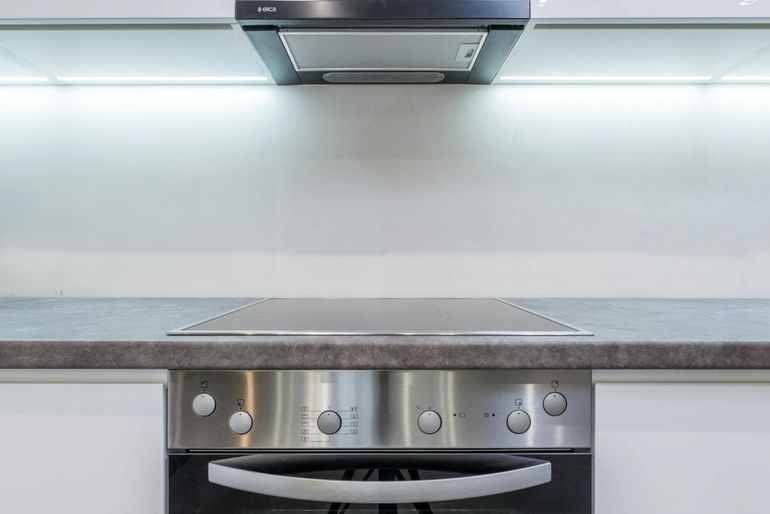

Варочная панель: одна или три фазы

Полноразмерная индукционная или стеклокерамическая панель на четыре конфорки — это 7–7,5 кВт максимума, и при однофазном подключении 230 В под неё нужен медный кабель 3×6 мм² и автомат 32 А типа C. Такая линия идёт прямо от щита, без розеток на промежуточных участках, и подключается через клеммную коробку или силовую розетку, рассчитанную на этот ток.

Если в дом заведены три фазы, варочную разумно подключать как 380 В: ток на каждую фазу падает примерно до 10–12 А, и линия становится мягче — кабель 5×2,5 мм² и трёхполюсный автомат 16 А типа C. Это снижает нагрев проводки и пусковые броски, но требует, чтобы конкретная модель панели поддерживала трёхфазную схему — это всегда сверяется с её паспортом и схемой клемм.

Бойлер, тёплый пол и кондиционер

Бойлер, тёплый пол и кондиционер коварны средней мощностью: 2–2,5 кВт выглядят безобидно, и прибор включают в ближайшую розетку. Но длительная нагрузка близко к пределу группы — это медленный износ контактов и регулярные срабатывания автомата, когда на кухне одновременно работают чайник и микроволновка.

Логика здесь та же, что и с плитой: длительная нагрузка близко к пределу группы — это медленный износ, а не одномоментная авария. Бойлер, электрический тёплый пол и кондиционер работают часами, поэтому разумнее с самого начала развести их отдельными линиями от щита, даже если сейчас кажется, что хватит и розетки.

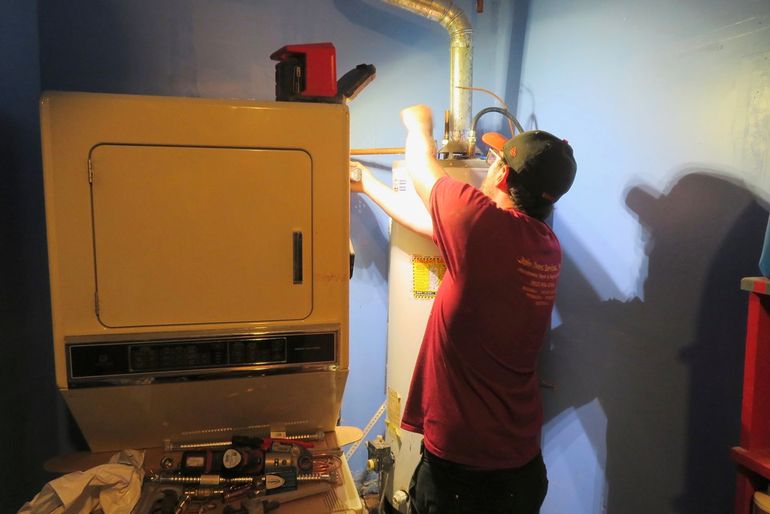

Бойлер 2–3 кВт и розетка кухни

Накопительный бойлер на 80–100 литров обычно потребляет 2–2,5 кВт, проточный — 3–3,5 кВт и выше. Под такой прибор тянут отдельную линию медным кабелем 3×2,5 мм² и ставят автомат 16 А типа C; для мощного проточного варианта на 5–6 кВт сечение увеличивают до 4 мм² и автомат до 25 А. Питание берут от щита, а не от кухонной группы розеток.

Типичная ошибка — посадить бойлер на ближайшую розетку у мойки вместе с микроволновкой и чайником. Линия работает на пределе, греется клеммник в розетке, и проблема проявится не сразу, а через сезон-другой, когда контакт окислится. Влажная зона санузла дополнительно требует защиты по дифференциальному току, это согласуют с электриком на этапе щита.

• Накопительный 80–100 л, 2–2,5 кВт: кабель 3×2,5 мм², автомат 16 А типа C
• Проточный 3–3,5 кВт: кабель 3×2,5 мм², автомат 16 А типа C
• Проточный 5–6 кВт: кабель 3×4 мм², автомат 25 А типа C
• Линия только от щита, без удлинителей и тройников

Тёплый пол и кондиционер: постоянная нагрузка

Электрический тёплый пол редко выглядит мощным на бумаге: комната 10–12 м² — это около 1,5–2 кВт. Но он работает длинными циклами, иногда сутками в межсезонье, поэтому его выводят отдельной линией кабелем 3×2,5 мм² на автомат 16 А типа C, а терморегулятор питают именно с этой линии. Если тёплых полов несколько комнат, каждую зону разумно вести своим кабелем до щита, чтобы не складывать нагрузку на одной группе.

Бытовая сплит-система мощностью 2,5–3,5 кВт по холоду потребляет порядка 1–1,5 кВт электричества, инверторные модели меньше, но компрессор всё равно даёт пусковой ток. Стандартное решение — кабель 3×2,5 мм² и автомат 10–16 А с кривой C, отдельной линией до внутреннего или наружного блока по проекту монтажника. Включать кондиционер в розеточную группу спальни через удлинитель — короткий путь к подгоревшей вилке.

• Тёплый пол на комнату до 2 кВт: кабель 3×2,5 мм², автомат 16 А типа C
• Каждая зона тёплого пола — своей линией до щита
• Сплит-система 2,5–3,5 кВт: кабель 3×2,5 мм², автомат 10–16 А типа C
• Подключение кондиционера — по схеме монтажника, без удлинителей

Скважинный насос и мастерская: пусковые токи

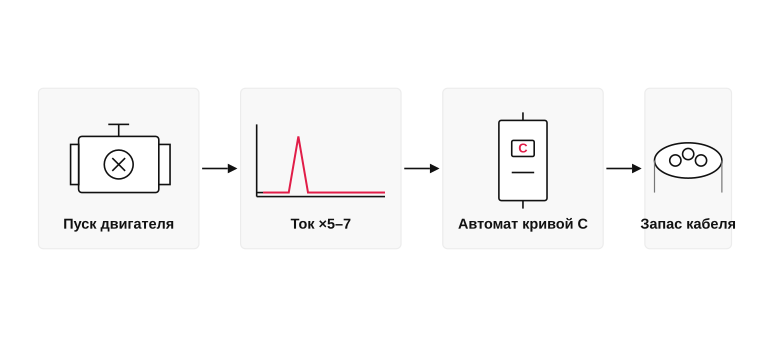

Двигатели ведут себя иначе, чем тэны и лампы. В момент пуска они кратковременно тянут ток в пять-семь раз выше номинального, и обычный автомат с кривой B воспринимает этот бросок как короткое замыкание. Поэтому под насос, компрессор и станки ставят автоматы с кривой C, а кабель берут с запасом — не по среднему потреблению, а с расчётом, что пусковые броски будут повторяться годами.

Здесь же логично оговорить фазность: если в доме уже есть мастерская со сварочником или тяжёлым станком, однофазный ввод быстро упирается в потолок. 380 В снимает перекос по фазам и даёт более ровный пуск двигателям, но это решение уровня проекта дома, а не отдельной линии. Выбор фазности — тема отдельного разбора, в текущем материале достаточно зафиксировать сам факт: при серьёзной нагрузке трёхфазный ввод обсуждается ещё до щита.

Скважинный насос: запас по току и кривая C

Типовой скважинный насос на 0,75–1,5 кВт в установившемся режиме потребляет немного, но при каждом пуске даёт короткий бросок в несколько раз выше номинала. Если посадить его на общую розеточную группу или, тем более, через удлинитель, автомат будет периодически выбивать без видимой причины, а контакты розетки — подгорать. Поэтому насос всегда уходит на отдельную линию от щита: например, кабель ВВГнг-LS 3×2,5 мм² и автомат 16 А с кривой C под насос мощностью около 1,1 кВт.

Длина трассы до кессона или скважины часто измеряется десятками метров, и на этой длине просадка напряжения становится заметной. Если расстояние больше 30–40 метров, сечение поднимают до 4 мм², иначе двигатель будет запускаться при пониженном напряжении и греться. Защиту от сухого хода, реле давления и пускозащитное устройство ставят уже по месту — это тема отдельной статьи, но линию и автомат под них закладывают именно так.

• Насос ~1,1 кВт: кабель 3×2,5 мм², автомат 16 А, кривая C
• Длинная трасса 30+ м: сечение поднимают до 4 мм²
• Никаких удлинителей и общих розеточных групп
• Линия отдельная, от щита напрямую

Мастерская: станки, компрессор, сварочник

Мастерская — это всегда несколько разнохарактерных нагрузок: компрессор и станок с асинхронным двигателем дают пусковые броски, сварочный инвертор просаживает напряжение в момент розжига дуги, а освещение и зарядки висят фоном. Сводить всё это на одну розеточную группу — гарантированный путь к моргающему свету и сработкам автомата. Минимум разумного — отдельная силовая линия 3×2,5 мм² с автоматом 16 А кривой C на розетки под инструмент и независимая линия освещения, чтобы при срабатывании защиты мастерская не оставалась в темноте.

Если в планах сварочник на 200 А и более, циркулярка или тяжёлый компрессор, однофазной линии уже мало: пусковые токи перекашивают фазу, а соседи по щиту начинают замечать просадки. В этом случае на мастерскую заводят 380 В и распределяют нагрузку по фазам — кабель и автомат подбирают под конкретный станок, например 5×2,5 мм² и трёхфазный автомат 16 А кривой C под станок около 4 кВт. Конкретный набор оборудования и режимы работы — повод для отдельного разбора, здесь важно зафиксировать принцип: мастерская проектируется как самостоятельный узел, а не как продолжение кухонной розеточной группы.

• Силовые розетки мастерской: 3×2,5 мм², автомат 16 А, кривая C
• Освещение мастерской — отдельной линией
• Сварочник, тяжёлый станок: повод обсуждать 380 В
• Каждый стационарный станок — своя линия под его мощность

Типичные ошибки и памятка перед разговором с электриком

Ошибки с выделенными линиями проявляются не сразу. Проблемы накапливаются через сезон-два: нагрев розетки за варочной, регулярные отключения автомата, оплавленный удлинитель. К этому моменту кабель уже в стене, и переделка означает штробление по свежему ремонту.

Поэтому разговор с электриком лучше начинать не с фразы «сделайте как надо», а с конкретного списка приборов и мест их установки. Чем точнее заказчик опишет нагрузку и маршруты, тем ближе итоговая схема к реальной жизни дома, а не к усреднённому проекту из папки.

Чего точно делать не стоит

Большая часть аварий — это повторяющиеся решения ради экономии метра кабеля или модуля в щите. Они становятся ошибкой через два-три сезона, когда дом выходит на полную нагрузку.

Ниже — типичные ошибки, которые почти всегда заканчиваются переделкой.

• Духовка и варочная панель на одной линии — суммарная мощность легко уходит за 10 кВт, автомат либо отключается под нагрузкой, либо стоит завышенный и не защищает кабель.
• Бойлер, подключённый в обычную розетку кухонной группы — постоянный нагрев контактов, со временем оплавление вилки и подгорание розетки.
• Скважинный или дренажный насос через удлинитель или бытовую розетку в доме — пусковой ток сажает напряжение, контакты искрят, защита срабатывает невпопад.
• Тёплый пол, заведённый на розеточную линию комнаты — при включении фена или пылесоса автомат выбивает регулярно, причину ищут месяцами.
• Кондиционер, посаженный на линию освещения спальни — лампы мерцают при пуске компрессора, проводка работает на пределе.
• Стиральная и посудомоечная машины на одной розетке через тройник — два ТЭНа одновременно дают перегрев контактов и оплавленный корпус удлинителя.

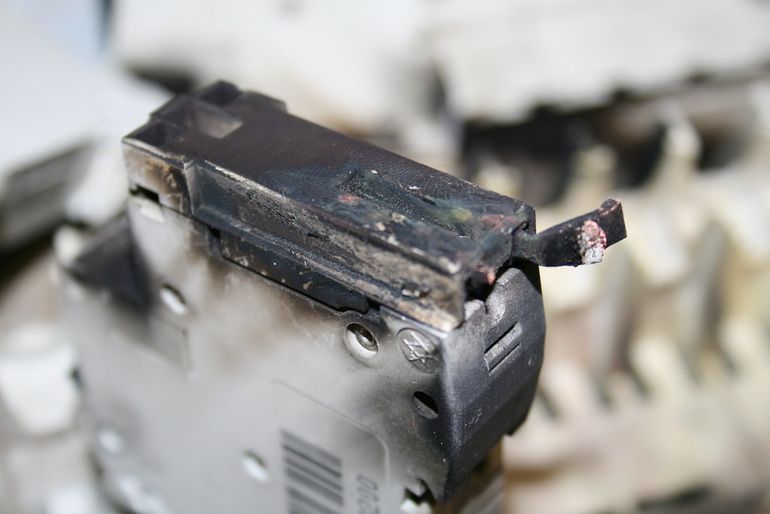

• Автомат с завышенным номиналом «чтобы не выбивало» на тонком кабеле — кабель греется внутри стены раньше, чем сработает защита.

Что зафиксировать до встречи с электриком

Электрик не угадает, какая у вас будет духовка и где встанет бойлер, если этого не знает сам хозяин. Поэтому перед составлением ТЗ имеет смысл сесть с планом дома и пройтись по нему комнатно, отмечая каждый мощный прибор: модель или хотя бы заявленную мощность, точку установки, способ подключения (вилка, клеммник, прямой ввод). Отдельно стоит отметить приборы, которые пока не куплены, но точно появятся — например, кондиционер во второй спальне или проточный водонагреватель в гостевом санузле.

Этот список и определит количество выделенных линий, сечения и номиналы автоматов. Итоговые цифры всё равно будет согласовывать проектировщик с учётом длины трасс, способа прокладки и группировки УЗО, но базовая структура щита родится именно из вашей памятки, а не из шаблонного проекта.

• Список мощных потребителей с заявленной мощностью в кВт (духовка, варочная, бойлер, насос, тёплый пол по зонам, кондиционеры, стиралка, посудомойка, мастерская).
• Точка установки каждого прибора на плане дома с указанием стены и высоты подключения.
• Способ подключения: розетка с вилкой, силовая розетка 32 А, прямой ввод в клеммник.
• Приблизительная длина трассы от щита до прибора — для длинных линий сечение придётся увеличить.
• Фазность ввода в дом (230 В или 380 В) и наличие резерва по мощности у сетевой организации.
• Перечень будущих приборов, под которые стоит заложить линию заранее, даже если покупка отложена.
• Пожелания по группировке: что критично оставить под напряжением при срабатывании одного УЗО (например, отопление, холодильник, насос).
