Заземление 220 и 380 В: что меняется

Что вообще такое заземление и зачем оно дому

Заземление часто кажется чем-то загадочным: провода, аббревиатуры, споры электриков на форумах. На деле задача у него простая и очень бытовая — увести опасный ток с корпуса прибора в землю, чтобы человек, который коснулся стиральной машины или бойлера, не оказался на пути этого тока. Всё остальное — детали реализации, и они как раз меняются в зависимости от того, какой у дома ввод: 220 или 380 В.

Чтобы дальше было проще разбираться, стоит разделить два понятия, которые в быту путают чаще всего: заземление и зануление. Заземление — это отдельный защитный проводник PE, соединённый с контуром в земле. Зануление — это когда корпус прибора соединяется с нулевым рабочим проводом N, что в современных нормах для частного дома считается небезопасным решением и применяется только в виде грамотно разделённой схемы TN-C-S, которую собирает электрик.

Проводники PE, N и PEN простыми словами

В электрике дома встречаются три буквенных обозначения, и пугаться их не нужно. N — это рабочий нулевой провод, по нему ток возвращается обратно в сеть, он часть нормальной работы любой розетки. PE — отдельный защитный проводник, который в обычном режиме тока не несёт и подключён к контуру заземления; именно он уходит на третий контакт евророзетки и на корпус приборов. PEN — это совмещённый проводник, в котором функции N и PE объединены в одном проводе; такой вариант приходит со столба по старым линиям и в доме обязательно должен быть разделён на отдельные N и PE на вводном щите.

Разделение PEN — это та самая операция, которую нельзя делать наугад. Если перепутать порядок подключения или плохо затянуть шину, на корпусах приборов может появиться опасное напряжение при обрыве нуля на линии. Поэтому разделение PEN, выбор сечения шины и схему щита всегда оставляют квалифицированному электрику, а владельцу дома достаточно понимать, что именно происходит и зачем.

• N — рабочий ноль, по нему течёт ток в нормальном режиме
• PE — защитный проводник, идёт на корпус прибора и в контур
• PEN — совмещённый проводник на вводе, который нужно разделить в щите

Что защищает заземление, а что — УЗО

Заземление и УЗО часто упоминают вместе, но работают они по-разному и страхуют друг друга. Заземление само по себе не отключает прибор: оно создаёт путь для тока с пробитого корпуса, по которому ток уходит в землю и вызывает срабатывание автомата или УЗО. Без заземления УЗО тоже частично защищает человека — оно реагирует на утечку, когда ток уходит через тело, — но связка PE плюс УЗО работает гораздо надёжнее, особенно во влажных помещениях вроде ванной, котельной или приямка скважины.

Для дома удобно держать в голове простую картину: заземление отвечает за то, чтобы опасное напряжение не задерживалось на корпусе техники, а УЗО и дифавтоматы — за то, чтобы линия быстро отключилась при утечке. Подробные номиналы и схемы расстановки защитной автоматики — тема отдельного разговора с электриком, здесь важно лишь понимать, что одно не заменяет другое.

Ввод 220 и 380 В: что физически приходит в дом

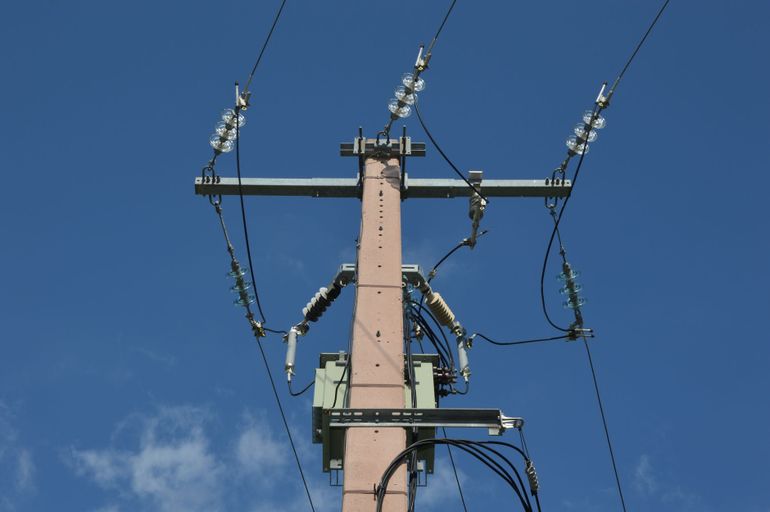

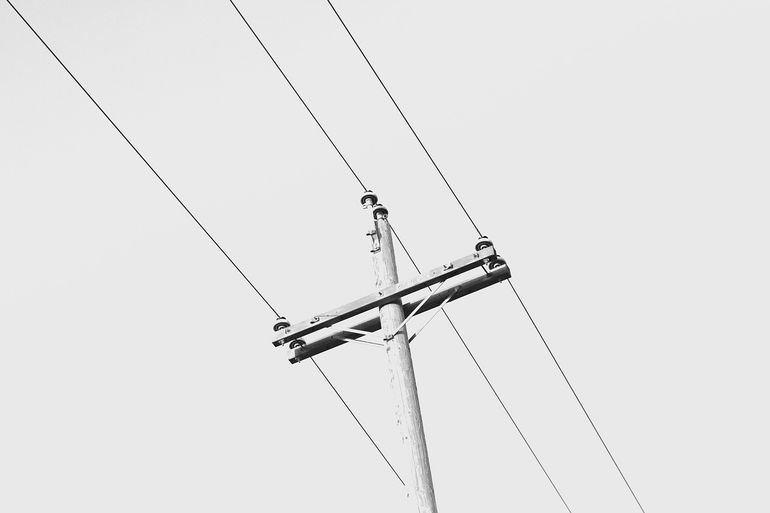

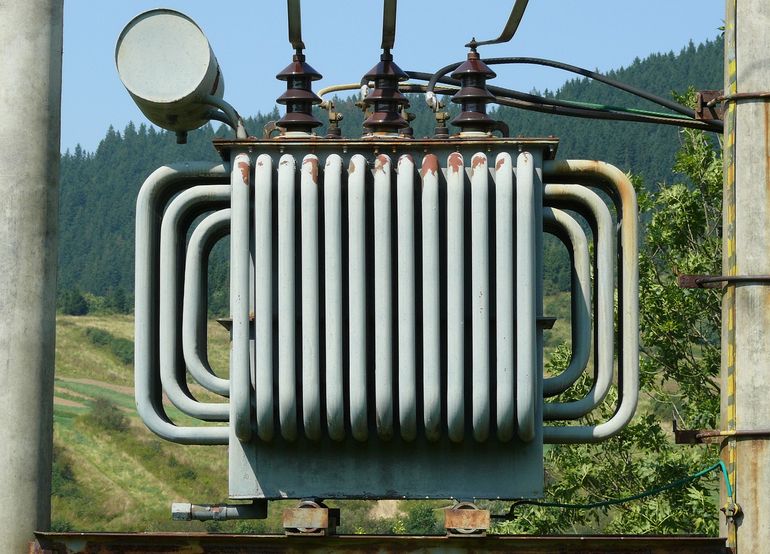

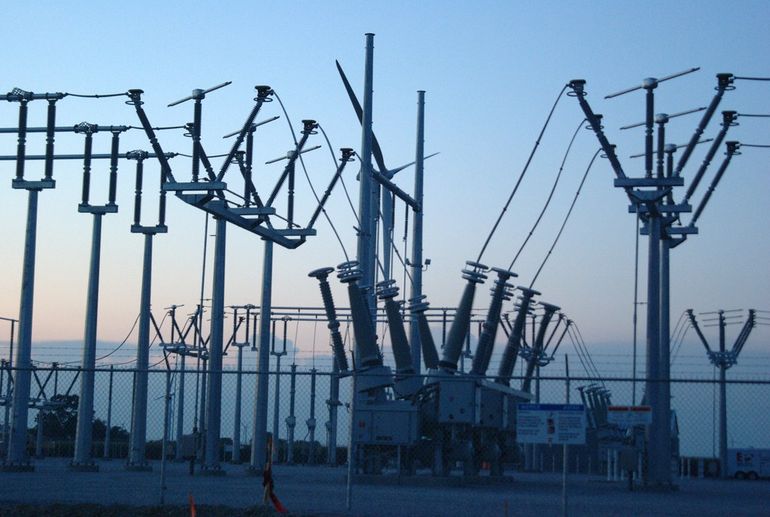

Прежде чем говорить о заземлении, полезно понять, что именно физически приходит в дом от столба или подстанции. От этого зависит и число проводников в кабеле, и логика щита, и то, как вообще будет устроена защита от удара током.

Разница между 220 и 380 В — это не просто разные цифры на счётчике. Это разный состав ввода: сколько фаз идёт в дом, как распределяется нагрузка и какие потребители вообще можно подключить без перегрузок. Заземление встраивается в эту картину последним слоем, и именно поэтому подход к нему отличается.

Однофазный ввод: фаза, ноль и PEN

При однофазном вводе в дом приходит, как правило, два проводника от линии: фазный и совмещённый нулевой защитно-рабочий, который обозначают как PEN. На вводе в щит этот PEN должен быть разделён на рабочий ноль N и защитный проводник PE — именно отсюда начинается современная система TN-C-S, на которой держится бытовая безопасность.

Такого ввода обычно хватает для типового дома без тяжёлой электрики: освещение, холодильник, обычная электроплита или газовая плита с розетками, стиральная машина, бойлер на 1,5–2 кВт. Если вся нагрузка укладывается в выделенную мощность (например, 10–15 кВт), 220 В остаётся разумным и предсказуемым вариантом.

• Фазный проводник L
• Совмещённый PEN от линии
• Точка разделения PEN на N и PE в вводном щите

Трёхфазный ввод: три фазы, ноль и распределение нагрузки

При трёхфазном вводе в дом заходит уже четыре или пять проводников: три фазы L1, L2, L3, рабочий ноль и, в зависимости от схемы линии, отдельный PE либо снова совмещённый PEN, который разделяют на вводе. Между фазами получается 380 В, между любой фазой и нулём — те же привычные 220 В, поэтому обычные розетки и светильники остаются стандартными.

Смысл трёх фаз — в распределении нагрузки. Скважинный насос, электрокотёл, проточный водонагреватель, варочная панель индукционного типа, мастерская со станками — всё это удобно развести по разным фазам, чтобы ни одна не была перегружена. Заземление при этом усложняется: PE-шина в щите становится центральной точкой, к которой сходятся защитные проводники всех групп, и от качества её исполнения зависит безопасность всего дома.

• Три фазы L1, L2, L3
• Рабочий ноль N
• Защитный проводник PE (или PEN с разделением на вводе)
• Распределение мощных потребителей по разным фазам

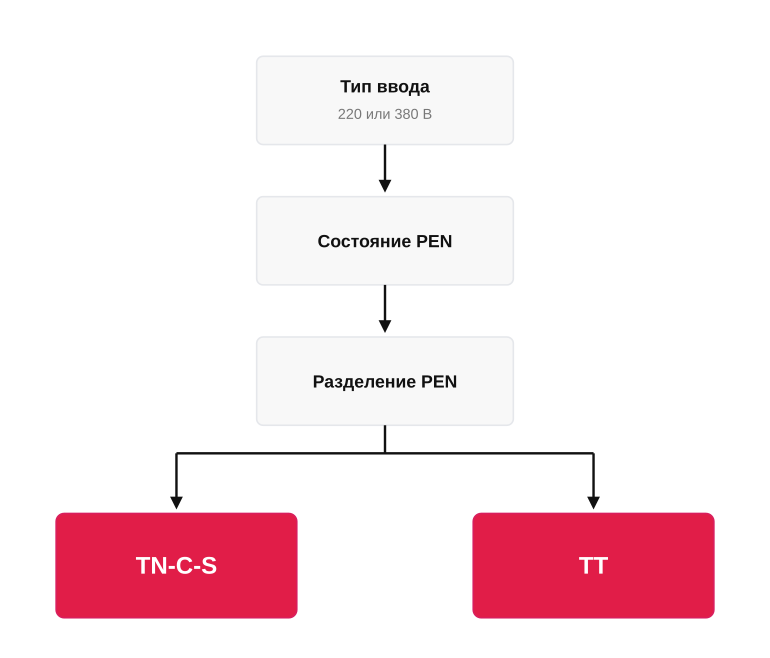

Системы заземления TN-C-S и TT: где они появляются

Когда говорят о заземлении частного дома, спор обычно идёт не вокруг напряжения, а вокруг системы: TN-C-S или TT. На самом деле выбор зависит не от того, 220 у вас или 380, а от состояния питающей линии — насколько надёжен приходящий с опор PEN-проводник и можно ли ему доверять. Трёхфазный ввод просто делает этот вопрос острее: токи больше, нагрузки серьёзнее, и любая ошибка в схеме защиты ощущается резче.

Если линия старая, провода на опорах болтаются, а PEN то и дело обрывается у соседей — это сигнал, что слепо повторять городскую схему нельзя. В частном секторе TN-C-S и TT встречаются примерно поровну, и выбор между ними почти всегда делает электрик после осмотра ввода. Задача владельца — понимать логику этого выбора, чтобы не соглашаться на схему, которую специалист не может объяснить простыми словами.

TN-C-S: разделение PEN на PE и N

В системе TN-C-S к дому приходит общий проводник PEN, который на вводе в щит разделяется на рабочий ноль N и защитный PE. Дальше по дому они идут отдельно: ноль работает в розетках, PE подключается к корпусам приборов и к контуру заземления у фундамента. Это типовая схема для районов с относительно свежими сетями, и при 380 В она тоже применима — просто на ввод приходят три фазы и один PEN.

Главный риск TN-C-S — обрыв PEN на линии до дома. Если это случается, на корпусах техники может оказаться фазное напряжение, поэтому разделение PEN, выбор сечения перемычки и подключение к контуру делает только электрик. Самостоятельно лезть в эту точку не стоит, даже если кажется, что схема понятна по картинке из интернета.

TT: локальный контур и независимый PE

В системе TT защитный PE не связан с приходящим PEN вообще: дом опирается на собственный контур заземления у фундамента, а ноль из линии используется только как рабочий. Такую схему выбирают, когда линия старая, PEN ненадёжен, а соседи периодически жалуются на перекосы и обрывы. Для трёхфазного ввода TT часто становится более безопасным вариантом именно из-за независимости PE от состояния воздушки.

Расплата за независимость — обязательные УЗО или дифавтоматы на всех группах: без них TT не обеспечивает защиту при пробое на корпус. Также к контуру предъявляются жёсткие требования по сопротивлению, и проверять его должен электрик с прибором, а не на глаз. Если специалист предлагает TT, но молчит про УЗО и замер сопротивления — это повод задать прямые вопросы и не торопиться подписывать акт.

Что меняется в щите при переходе с 220 на 380

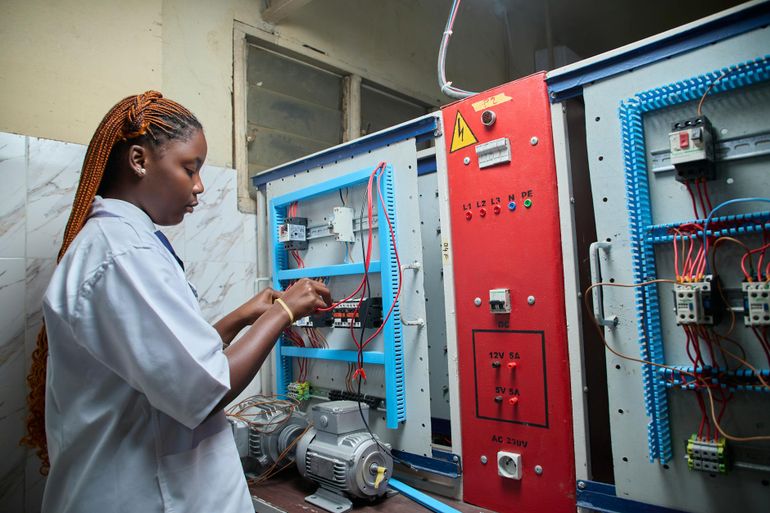

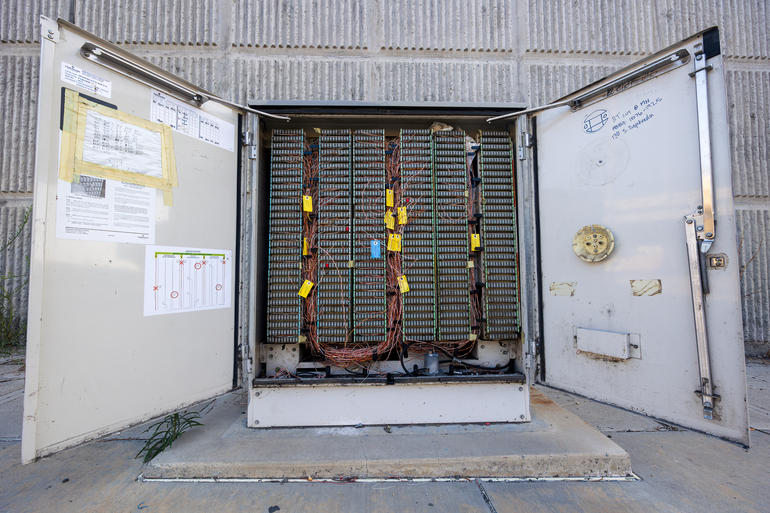

Щит — это место, где разница между 220 и 380 В становится особенно наглядной. Меняется не только вводной автомат, но и логика всей сборки: появляются дополнительные шины, по-другому распределяются нагрузки, иначе размещается защитная автоматика. Понимать эти изменения полезно даже без планов собирать щит самостоятельно — чтобы спокойно обсуждать проект с электриком и видеть, что в смете не упущено.

Важно держать в голове простую мысль: трёхфазный щит — это не один большой однофазный, а другая конструкция со своими правилами. И именно поэтому разделение PEN, расключение фаз и подбор автоматики здесь должен выполнять квалифицированный специалист.

Вводной автомат и шины PE/N

При однофазном вводе на входе стоит двухполюсный автомат: он одновременно отключает фазу и ноль. При трёхфазном вводе его место занимает четырёхполюсный автомат, который разрывает сразу три фазы и нейтраль. Это не просто более крупный корпус, а другая логика защиты: при аварии нагрузка должна обесточиваться по всем фазам одновременно, иначе часть оборудования останется под напряжением.

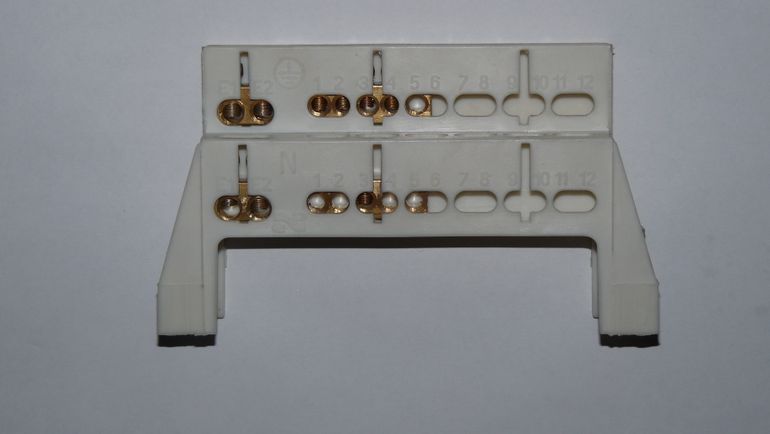

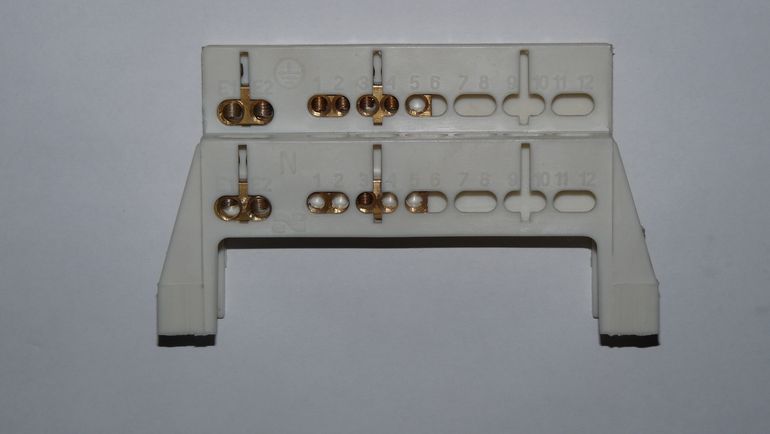

Меняется и устройство шин. В однофазном щите достаточно одной шины N и одной PE, причём при вводе TN-C-S именно здесь происходит разделение PEN на отдельные ноль и защитный проводник. В трёхфазном щите шина PE становится заметно длиннее, потому что к ней подключается больше групп, а шина N принимает нейтрали от всех однофазных линий, разведённых по разным фазам. Само разделение PEN при 380 В выполняется аккуратнее и с более жёсткими требованиями к сечению и контакту — это та работа, которую безопаснее доверить электрику.

Распределение групп по трём фазам

В однофазном доме все группы — розетки, свет, бойлер, насос — висят на одной фазе, и задача щита сводится к тому, чтобы развести их по автоматам и защитить УЗО. При 380 В появляется новая задача: равномерно разложить однофазные потребители по трём фазам, чтобы ни одна из них не оказалась перегруженной. Обычно мощные узлы вроде электрокотла или варочной панели подключают как трёхфазные, а бытовые группы распределяют по фазам поровну.

Из-за этого в трёхфазном щите визуально больше автоматов, отдельные блоки УЗО или дифавтоматов на каждую фазу и почти всегда — реле контроля напряжения, например ZUBR, УЗМ или аналогичные модели. Реле нужно потому, что при обрыве нейтрали в трёхфазной сети на части розеток может оказаться завышенное напряжение, и без такой защиты страдает чувствительная техника. Подбор номиналов и расключение групп — отдельная тема, и её разумно оставить электрику с проектом на руках.

• Мощные трёхфазные потребители: электрокотёл, варочная панель, станок в мастерской
• Однофазные группы распределяются по фазам L1, L2, L3 примерно поровну
• На каждую фазу — свой блок УЗО или дифавтоматов
• Реле контроля напряжения на вводе, например ZUBR или УЗМ
• Резерв места в щите под будущие линии: скважина, ворота, освещение участка

Контур заземления и типичные ошибки

Контур заземления — это та часть системы, которую обычно не видно: несколько металлических электродов в земле, соединительная полоса и проводник, уходящий в дом к главной шине PE. Именно от его качества зависит, сработает ли защита в момент, когда на корпусе техники окажется опасное напряжение. При вводе 380 В нагрузки в доме чаще мощнее и разнообразнее, поэтому небрежно сделанный контур здесь подводит быстрее и заметнее.

Разбираться в монтаже до миллиметра владельцу не обязательно, это работа электрика. Но полезно понимать, как выглядит аккуратно собранный контур и какие внешние признаки выдают халтуру — чтобы вовремя задать вопросы и попросить переделать спорные места до того, как щит закроется и всё уйдёт под отделку.

Что должно быть у нормального контура

Нормальный контур — это не одинокий штырь, забитый у крыльца, а группа вертикальных электродов, связанных между собой горизонтальной полосой и заведённых в дом отдельным проводником PE до главной заземляющей шины в щите. Все подземные соединения делаются сваркой, а не скрутками и не болтами, потому что в земле болт за пару сезонов уходит в коррозию. На выходе из грунта оставляют контрольное соединение под ключ, чтобы можно было замерить сопротивление растеканию.

После монтажа электрик обязан замерить сопротивление контура прибором и зафиксировать значение в акте или хотя бы в переписке. Конкретные цифры зависят от выбранной системы (например, TN-C-S или TT) и условий грунта, поэтому требовать абстрактную норму бессмысленно — важно, что замер вообще был сделан, а не сделан «на глаз».

• Несколько вертикальных электродов, а не один штырь
• Подземные соединения выполнены сваркой
• Отдельный проводник PE до главной шины в щите
• Контрольное болтовое соединение над землёй для замеров
• Протокол или запись замера сопротивления растеканию

Признаки небрежно сделанного заземления

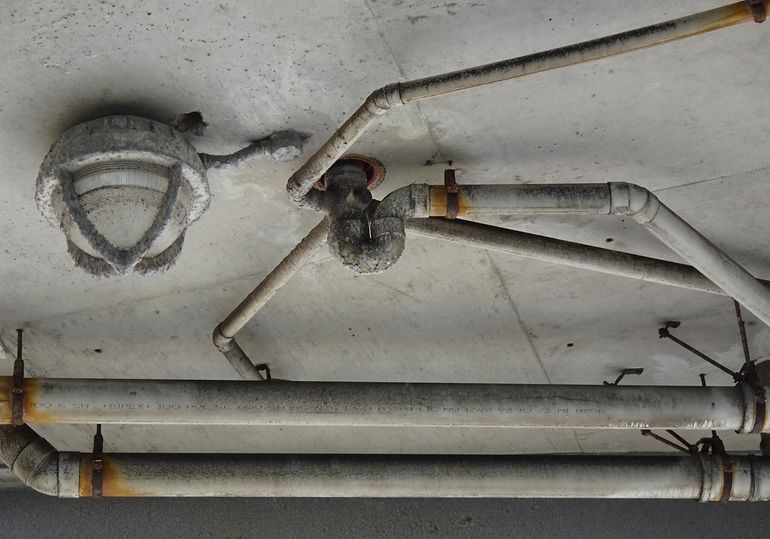

Чаще всего халтуру видно ещё до того, как закопали траншею. Если электрод всего один и к тому же короткий, если соединения собраны на болтах прямо в земле, если PE прикручен к арматуре фундамента или к водопроводной трубе — это повод остановить работы и позвать другого специалиста. При 380 В такие решения особенно опасны: токи замыкания выше, и слабое место в контуре быстро превращается в стабильный потенциал на корпусах техники.

Отдельный тревожный сигнал — когда мастер на вопрос про замер сопротивления отвечает «и так нормально» или предлагает совместить PE и N уже внутри дома, после ввода. Разделение PEN на PE и N делается строго в одной точке на вводе и только квалифицированным электриком; любые импровизации в доме — прямой риск для людей и техники.

• Один короткий штырь вместо полноценного контура
• Болтовые соединения и скрутки в грунте
• PE прикручен к арматуре фундамента или водопроводу
• Нет замера сопротивления и никаких записей
• Предложение совместить PE и N уже внутри дома
• Подключение PE к нулевой шине «чтобы работало»

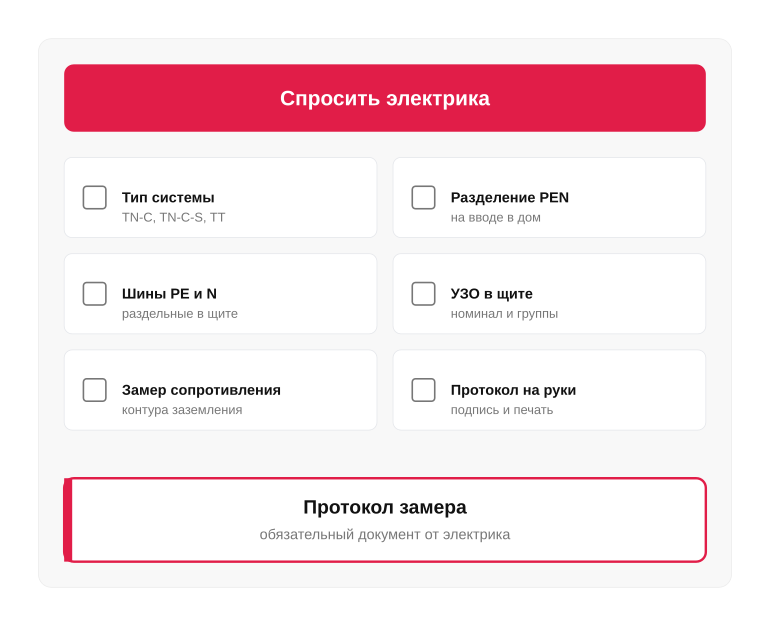

Памятка владельцу: о чём спросить электрика

Разговор с электриком пугает, когда не знаешь, какие слова вообще уместно произнести. Эта памятка не превращает владельца дома в специалиста, но помогает задать правильные вопросы до начала работ и спокойно принять результат. Так проще понять, что именно вам делают и за что вы платите.

Вопросы до начала работ

До того как электрик начнёт разбирать щит и копать траншею под контур, попросите его коротко описать схему ввода. Важно услышать, какая система заземления планируется и почему именно она подходит вашему дому. Если ответ звучит уклончиво или сводится к фразе «как у всех», это повод задать ещё несколько уточняющих вопросов.

Не стесняйтесь спрашивать дважды и просить нарисовать схему на листе. Грамотный специалист обычно охотно объясняет логику, потому что ему самому удобнее работать с включённым заказчиком, чем с тревожным.

• Какая система заземления будет применена — TN-C-S или TT, и почему именно она
• Где и кем выполняется разделение PEN на PE и N — на опоре, на вводе в дом или в щите
• Какие УЗО или дифавтоматы планируются и на какие группы (например, ванная, кухня, скважина)
• Ставится ли реле контроля напряжения, особенно при трёхфазном вводе 380 В
• Из чего будет собран контур заземления и где он расположен на участке
• Будет ли выполнен замер сопротивления контура и выдан протокол

Что проверить после

Когда работы закончены, не торопитесь подписывать акт в тот же час. Попросите показать собранный щит при снятой крышке: провода должны идти аккуратно, без скруток на силовых линиях, шина PE и шина N — раздельные и подписанные. Сам контур заземления должен быть виден хотя бы в точке подключения к дому, а не спрятан наглухо.

Главный документ, который стоит забрать себе, — протокол замера сопротивления заземляющего устройства. Без него у вас на руках только слова, а с ним — понятная цифра, к которой можно вернуться через несколько лет при проверке или продаже дома.

• Шины PE и N в щите разделены и подписаны, провода уложены аккуратно
• УЗО или дифавтоматы реально срабатывают при нажатии тестовой кнопки
• Корпуса стиральной машины, бойлера, плиты и насоса скважины подключены к PE
• Есть видимая точка ввода контура заземления в дом с болтовым соединением
• На руках протокол замера сопротивления контура и однолинейная схема щита
• Электрик показал, где находится главный вводной автомат и как его отключить
