Зимний слив системы полива на участке: как подготовить магистрали и краны к морозам

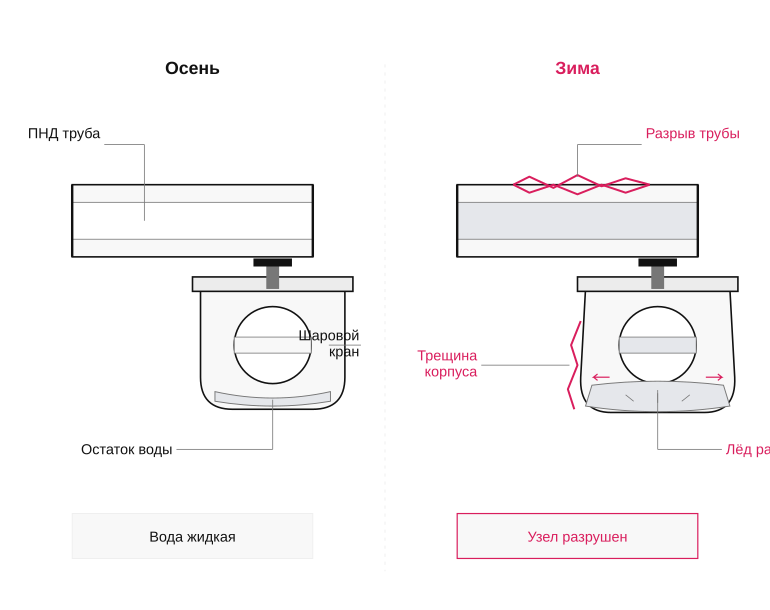

Почему замерзшая вода рвёт трубы и краны

Вода — единственная жидкость в обиходе, которая при замерзании увеличивается в объёме примерно на девять процентов. Кажется, что это немного, но внутри замкнутой трубы или корпуса крана этому объёму просто некуда уйти: лёд начинает давить на стенки изнутри с усилием, которое легко превышает прочность пластика, латуни и даже чугуна.

Поэтому вся логика зимней консервации сводится к одной задаче: не оставить в системе ни одного участка, где вода может скопиться и замёрзнуть. Не к тому, чтобы 'утеплить', не к тому, чтобы 'закрыть кран', а именно к тому, чтобы убрать остатки воды из магистрали, капельных линий, дождевателей и арматуры. Всё остальное — техника исполнения этой задачи.

Где именно скапливается остаточная вода

Вода уходит туда, куда её ведёт уклон и сила тяжести, и остаётся в любых местах, откуда самотёком уйти не может. На бытовой системе полива таких ловушек обычно больше, чем кажется при монтаже, и обнаруживают их, как правило, уже после первой серьёзной минусовой ночи.

Особенно коварны горизонтальные участки ПНД, проложенные 'на глаз' без выраженного уклона к нижней точке: визуально труба ровная, по факту в ней десятки метров воды, которую самотёком не сольёшь. То же относится к капельным линиям в приподнятых грядках и к дождевателям, утопленным в газон чуть выше магистрали.

• Провисы ПНД-трубы между точками крепления и в траншее без выровненного дна

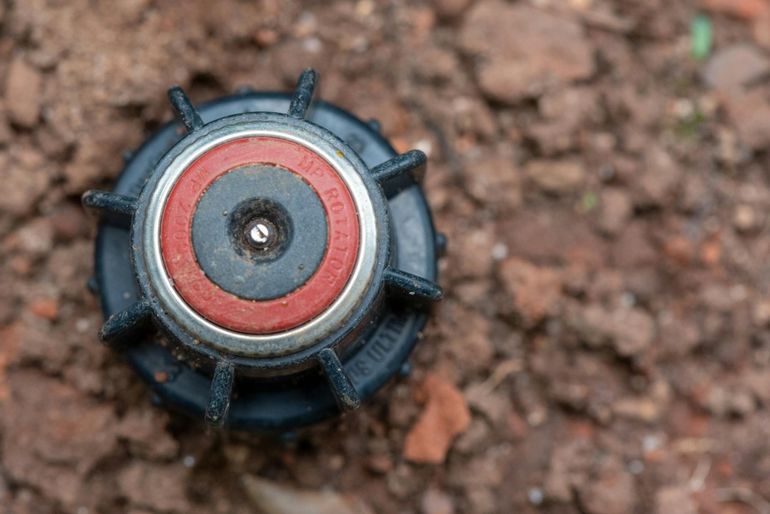

• Корпуса дождевателей со стаканом, в котором всегда остаётся немного воды
• Капельные линии с глухими концами без сливных заглушек
• Шаровые краны и фильтры в полуоткрытом положении, где вода стоит в полости шара
• Тройники, отводы к гидрантам и тупиковые ветки до отсечного крана

Что страдает первым: трубы, фитинги, краны

Первыми обычно лопаются не сами трубы, а арматура: шаровые краны, фильтры грубой очистки, корпуса электромагнитных клапанов и наружные гидранты. У них есть внутренние полости сложной формы, где вода задерживается даже при наклоне, а стенки корпуса — латунь или жёсткий пластик — почти не тянутся под давлением льда.

Сама ПНД-труба ведёт себя терпеливее: полиэтилен низкого давления немного растягивается на морозе и часто переживает одну-две зимы с остатками воды. Но это отложенная проблема, а не запас прочности: микротрещины по стенке и в местах компрессионных фитингов накапливаются, и через три сезона участок встречает весну продольным разрывом магистрали где-нибудь под дорожкой.

С чего начать консервацию: отсечение воды и подготовка системы

Консервация начинается не у дальнего дождевателя, а у источника воды. Пока в магистрали есть давление, любая попытка открыть сливные краны или снять концевую заглушку превратится в неуправляемый фонтан, а часть воды всё равно останется в трубах под напором. Поэтому первым шагом систему отсекают от подачи и приводят в спокойное, разгруженное состояние, в котором с ней уже можно работать.

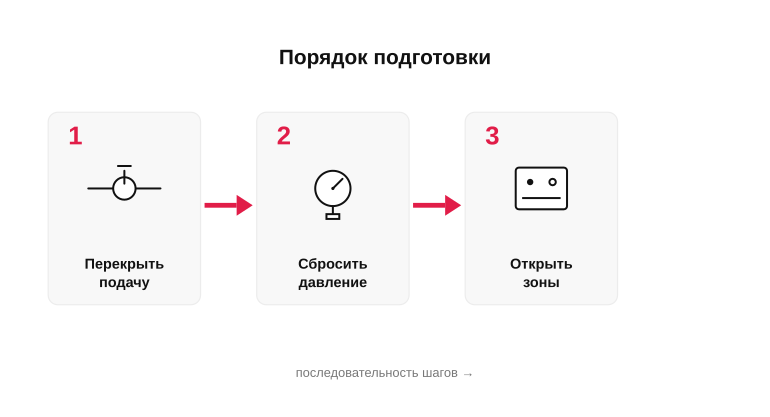

Логика простая: сначала закрыть вход, потом сбросить давление, потом открыть всё, что должно выпустить воду самотёком, и только после этого подключать компрессор. Если поменять порядок, часть воды останется запертой между закрытыми клапанами и зимой найдёт слабое место сама — обычно это резьбовое соединение или пластиковый корпус электромагнитного клапана.

Перекрытие подачи и сброс давления

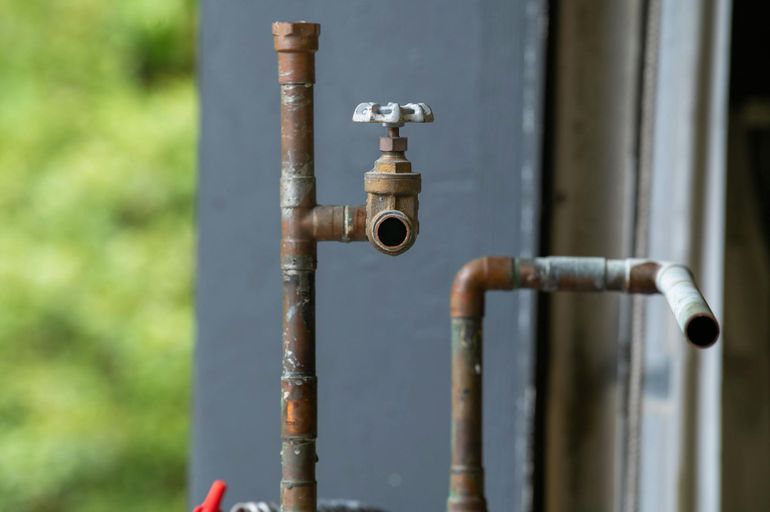

Перекройте кран на вводе в систему полива: это может быть отдельный шаровой кран после фильтра в техническом колодце, вентиль в доме перед выходом трубы на улицу или кран на отводе от насосной станции. Если подача идёт прямо от насоса, его обесточивают, а не просто выключают автоматику — иначе при падении давления он может попытаться запуститься повторно. После этого открывают ближайший к источнику кран или гидрант, чтобы сбросить остаточное давление в магистрали; вода должна перестать идти струёй и закапать самотёком.

Параллельно стоит проверить обратные клапаны и редуктор давления, если они стоят на вводе. Под мембраной редуктора и в корпусе обратного клапана почти всегда остаётся вода, которую самотёком не выгнать, поэтому такие узлы либо снимают на зиму, либо продувают отдельно. Электромагнитные клапаны зон тоже не сливаются сами — про них помнят на следующем шаге, когда систему переводят в ручной режим.

• Закрыть кран на вводе в систему полива
• Обесточить насос или насосную станцию
• Открыть ближайший кран и дождаться, пока давление упадёт до нуля
• Проверить редуктор давления и обратный клапан на вводе

Что открыть и приготовить заранее

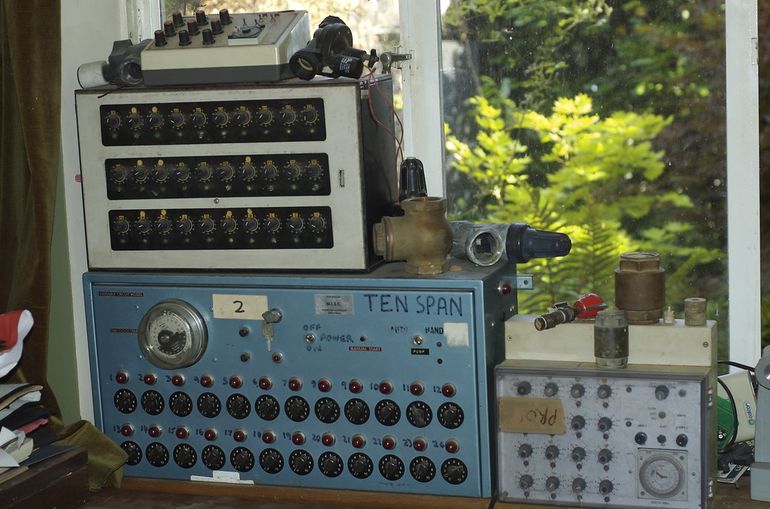

Контроллер полива переводят в ручной режим и поочерёдно открывают все зоны — это нужно, чтобы электромагнитные клапаны физически встали в открытое положение и выпустили воду из своих корпусов и из участков труб между ними. Если контроллер на зиму снимают, клапаны открывают вручную соленоидом или поворотом ручки байпаса. Дальше открывают сливные краны в нижних точках магистрали и концевые заглушки на тупиковых ветках, чтобы вода пошла самотёком, а воздух смог зайти в систему сверху.

До начала работ под рукой должны лежать все ключи и переходники, которые понадобятся, иначе придётся бегать по участку с мокрыми руками в минусовую погоду. Полезно заранее пройти по плану системы и отметить, где находятся колодцы со сливными кранами, концевые заглушки капельных линий и штуцер для подключения компрессора — через три сезона эти точки уже скрыты разросшимся газоном и хостами, и искать их в ноябре не лучшая идея.

• Перевод контроллера в ручной режим и поочерёдное открытие всех зон
• Сливные краны в нижних точках магистрали
• Концевые заглушки тупиковых веток капельных линий
• Штуцер или адаптер для подключения компрессора
• Ключи для фитингов, ведро и тряпки для воды из колодца

Слив магистрали ПНД через нижние точки

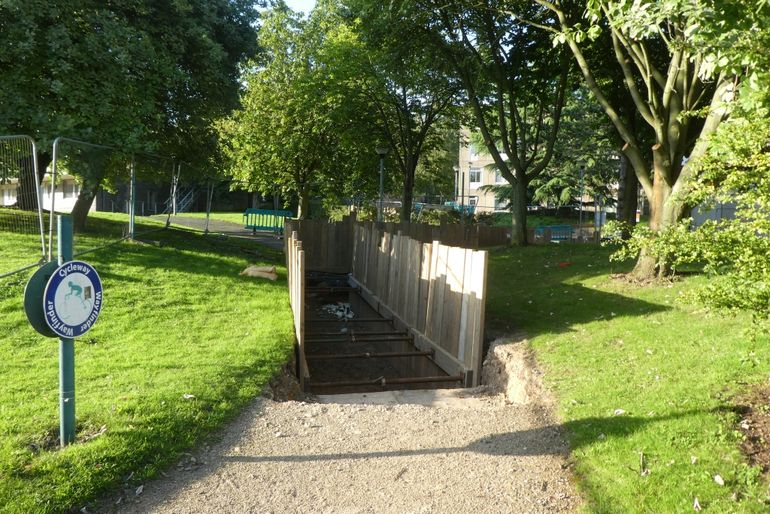

Магистраль ПНД — это длинная труба, уложенная в траншею на глубине 30–50 см, и именно в ней зимой остаётся самый большой объём воды. Если магистраль смонтирована с продуманным уклоном и нижними точками, основную часть воды удаётся слить самотёком ещё до того, как доходит дело до компрессора. Без уклона труба превращается в горизонтальный резервуар, в котором вода ждёт первых серьёзных морозов.

Логика самотёчного слива проста: вода уходит туда, где ниже, и упирается в закрытый кран. Поэтому в нижней точке магистрали ставят тройник со сливным шаровым краном, который выводят либо в дренажный колодец из щебня, либо в приямок ниже уровня промерзания. Когда осенью отсекают подачу от дома и открывают этот кран вместе с самой верхней точкой системы для впуска воздуха, магистраль освобождается за десятки минут.

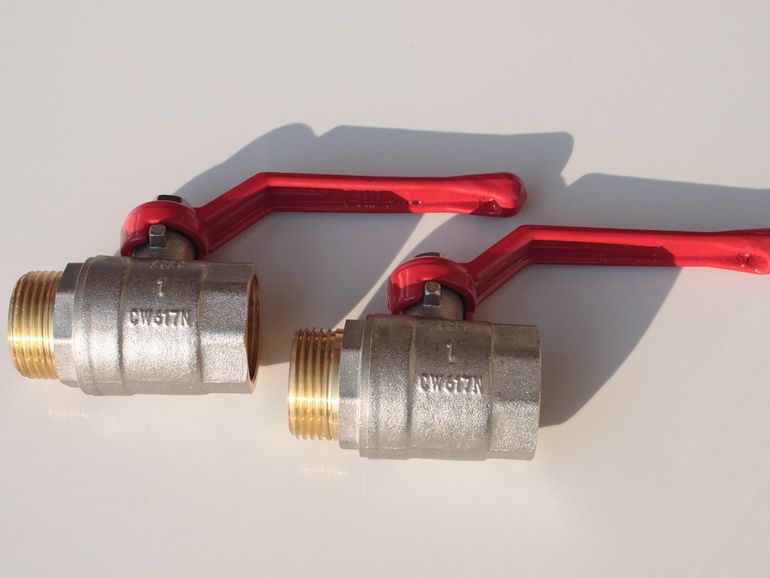

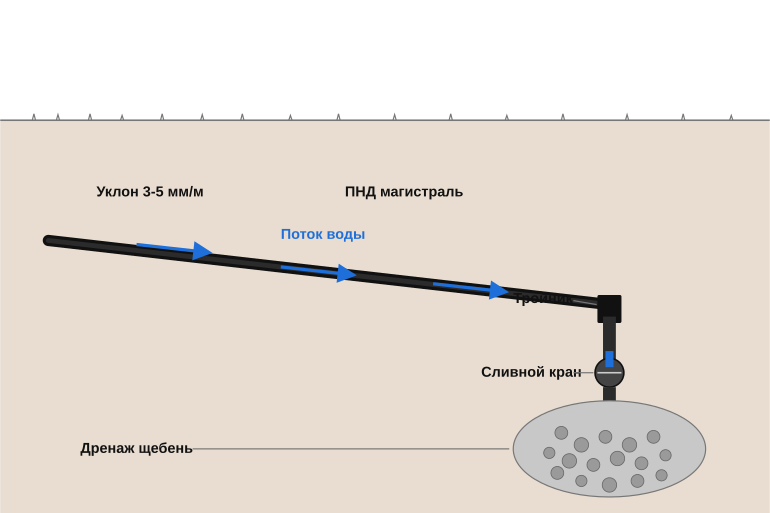

Как устроены сливные краны в нижних точках

Сливной узел — это обычно тройник на магистрали ПНД, вертикальный отвод вверх и шаровый кран с короткой трубкой, уходящей в подсыпку из щебня или в небольшой дренажный колодец. Кран должен находиться ниже уровня промерзания или быть надёжно утеплён сверху, иначе сам сливник лопнет раньше магистрали. Управляют им вручную, реже — через сервопривод, но для бытового участка ручной вариант надёжнее и понятнее.

Чтобы слив сработал, мало открыть нижний кран: воде нужен впуск воздуха сверху, иначе она зависнет в трубе пробкой. Поэтому одновременно открывают самый верхний кран на магистрали или снимают заглушку на дальнем конце. Если в системе несколько контуров, сливники ставят на каждом тупиковом участке, иначе вода останется в отсечённом плече и при морозе разорвёт трубу именно там, где её никто не ждёт.

• Тройник на магистрали в самой низкой точке участка
• Шаровый кран с выводом в дренажный колодец из щебня
• Впускной кран или съёмная заглушка в верхней точке для воздуха
• Отдельный сливник на каждом тупиковом плече системы

Что делать, если уклонов и сливников нет

Если магистраль уложена без уклона и без нижних точек, самотёчного слива не получится: вода останется в провисах трубы, в местах под дорожками и в петлях вокруг клумб. В этом случае единственный рабочий вариант — продувка компрессором через ближайший доступный вывод, например через отсоединённый фитинг у дома или через гидрант. Делать это придётся каждый сезон, и каждый сезон будет лотерея: где именно осталась вода и какой участок рвануло первым.

Более честное решение — принять, что система собрана с ошибкой, и заложить переделку на тёплый сезон. На практике это значит вскрыть магистраль в одной–двух точках, врезать тройники со сливными кранами и переуложить проблемные участки с уклоном хотя бы 3–5 мм на метр. Через три сезона разница станет очевидной: вместо ежегодного ремонта фитингов осенняя консервация займёт час, и магистраль перестанет быть слабым местом участка.

• Продувка компрессором через ближайший доступный вывод как временная мера
• Контроль остаточной воды по звуку и по влажности выходящего воздуха
• Планирование врезки сливных кранов на следующий тёплый сезон
• Перекладка проблемных провисов с уклоном к новой нижней точке

Продувка компрессором: капельные линии и дождеватели

Самотёчный слив убирает основную массу воды, но в капельных лентах, эмиттерах и стаканах роторных дождевателей всегда остаётся плёнка и капли в узких каналах. Этой остаточной воды достаточно, чтобы за зиму разорвать форсунку или вспучить тонкую стенку капельной трубки, и весной участок встретит хозяина точечными протечками по всем зонам.

Поэтому после слива магистрали систему продувают сжатым воздухом по зонам: воздух проходит по линии до самой дальней форсунки и выдавливает остатки воды наружу. Важно понимать, что продувка — это не накачка давлением, а проток воздуха при открытом конце линии, иначе тонкие фитинги и капельные ленты не выдержат.

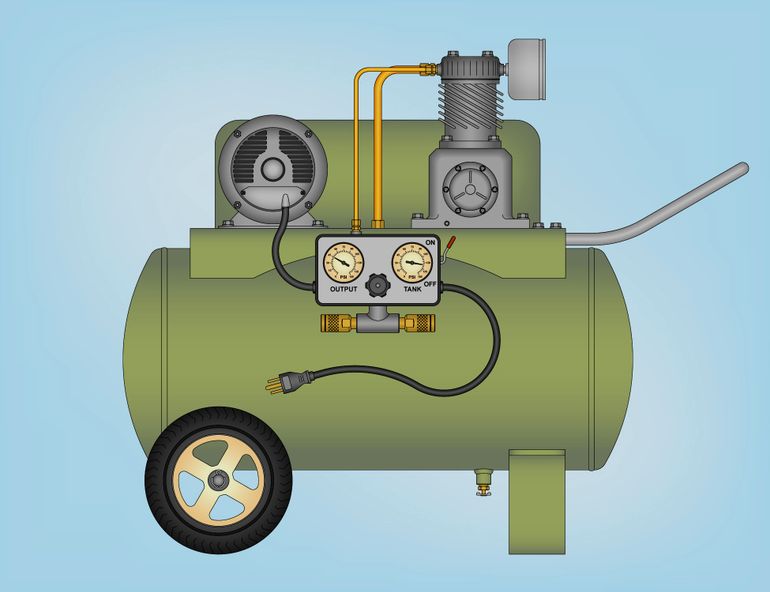

Давление и подключение компрессора

Бытовую систему полива продувают воздухом низкого давления: для магистрали ПНД ориентир около 3 бар, для капельных линий и лент — не выше 1,5–2 бар, иначе тонкая стенка вздувается и эмиттеры выбивает из посадочных мест. Компрессор подключают не напрямую к трубе, а через редуктор с манометром, чтобы случайный скачок не ушёл в систему.

Точка подключения — после узла фильтрации и редуктора давления, ближе к началу магистрали, обычно через специальный продувочный штуцер или временный адаптер на месте снятого фильтра. Перед запуском компрессора обязательно открывают дальнюю зону: воздух всегда должен иметь свободный выход, продувка в закрытый контур ломает фитинги быстрее, чем мороз.

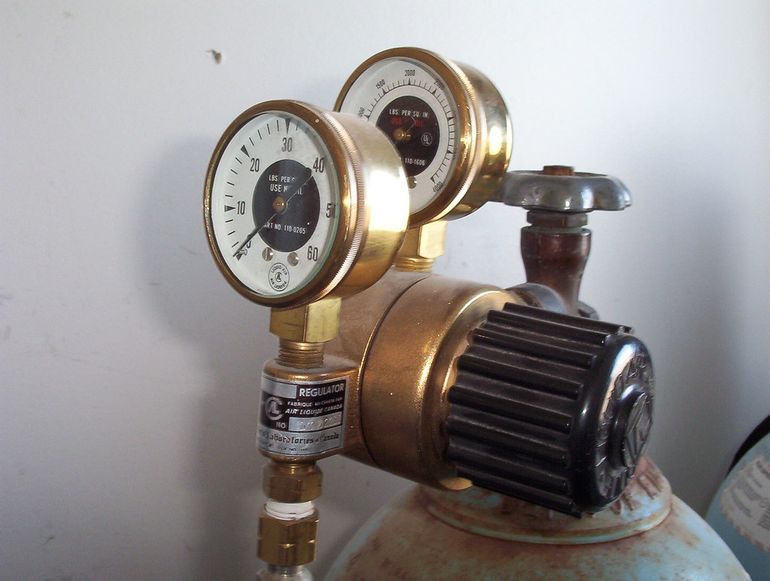

• Редуктор с манометром между компрессором и системой
• Подключение после фильтра и узла редуцирования
• Открытая дальняя зона до запуска компрессора
• Контроль давления по манометру, а не по слуху

Последовательность продувки по зонам

Зоны продувают по одной, начиная с самой дальней от точки подключения и двигаясь к ближней — так воздух гарантированно проходит весь контур, а не уходит коротким путём через ближайший открытый клапан. На каждой зоне держат продувку короткими циклами по 1–2 минуты с паузами: непрерывная подача перегревает пластик форсунок и сушит резиновые уплотнения соленоидов.

Зона считается продутой, когда из дождевателей и концевых заглушек идёт сухой воздух без капель и тумана водяной пыли. После этого клапан зоны закрывают, переходят к следующей и в конце оставляют все зональные краны в полуоткрытом положении — так весной не лопнет мембрана клапана от случайно оставшейся внутри воды.

• Начинать с дальней зоны, заканчивать ближней
• Циклы продувки по 1–2 минуты с паузами
• Признак готовности — сухой воздух из форсунок
• Зональные клапаны на зиму оставить приоткрытыми

Наружные краны, гидранты и водорозетки

Самые уязвимые элементы системы полива — те, что торчат над землёй или сидят у самой поверхности. Магистраль на глубине ещё может пережить мягкую зиму даже с остатками воды, а вот наружный кран, гидрант или водорозетка промерзают за одну ночь до самого корпуса. Именно здесь чаще всего рвёт латунь, лопается пластиковый шар внутри крана и трескается резьбовое соединение в земле.

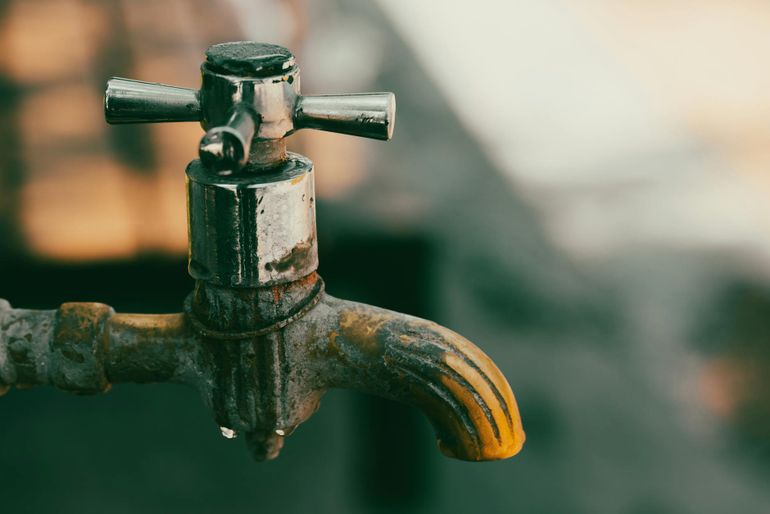

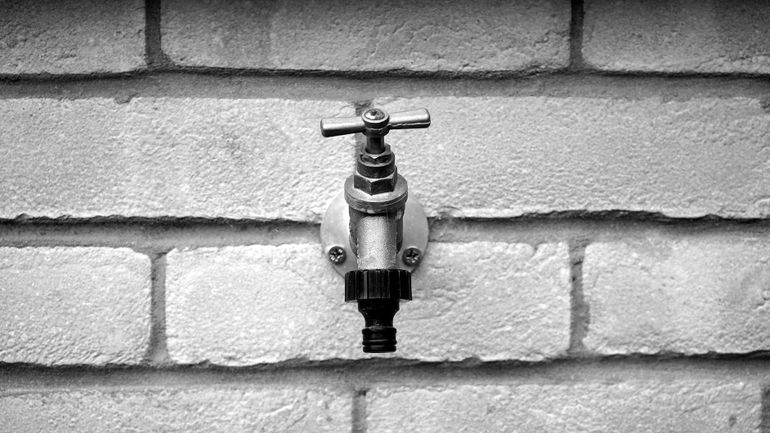

Слив и утепление наружных кранов

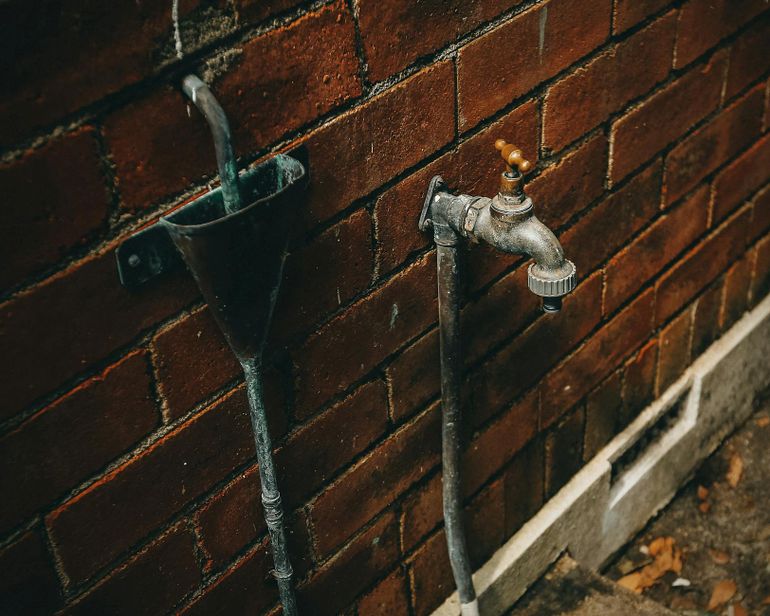

Каждый наружный кран на стене дома, на стойке у грядок или на торце летнего водопровода нужно сначала отсечь от магистрали внутренним вентилем, а потом открыть на улице и оставить открытым на всю зиму. Если в корпусе крана останется хотя бы немного воды, к январю её хватит, чтобы разорвать шаровой механизм или сорвать резьбу штуцера. Открытое положение даёт льду место для расширения, а воздуху — путь, чтобы вытеснить остатки влаги.

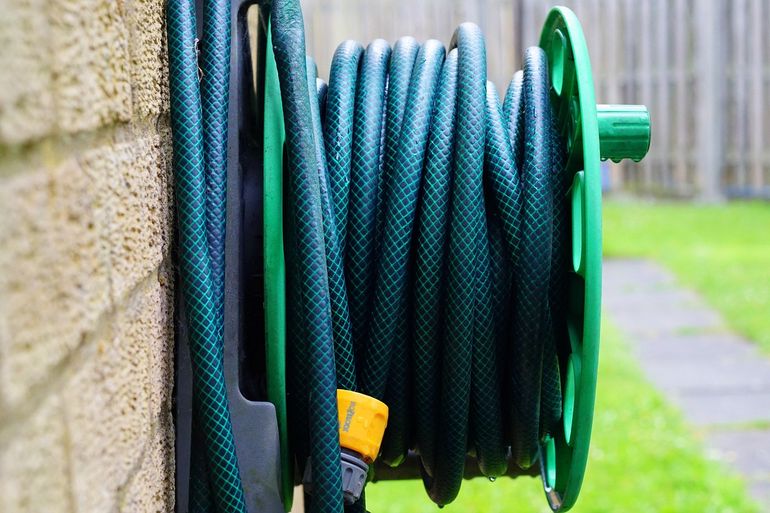

После слива имеет смысл снять шланги, быстросъёмные коннекторы и аэраторы — в них тоже скапливается вода. Сам корпус крана желательно утеплить, особенно если он торчит из стены без козырька: подойдут готовые термочехлы для уличных смесителей, обмотка вспененным каучуком, например Energoflex или K-Flex, и сверху влагозащитный кожух. Даже морозоустойчивая конструкция крана этого не отменяет: производитель рассчитывает её на слитое состояние, а не на постоянный лёд внутри.

• Перекрыть подачу внутренним вентилем
• Открыть наружный кран и оставить открытым до весны
• Снять шланги, пистолеты и быстросъёмные коннекторы
• Надеть термочехол или обмотать вспененным утеплителем
• Прикрыть кран от косого дождя и снега кожухом

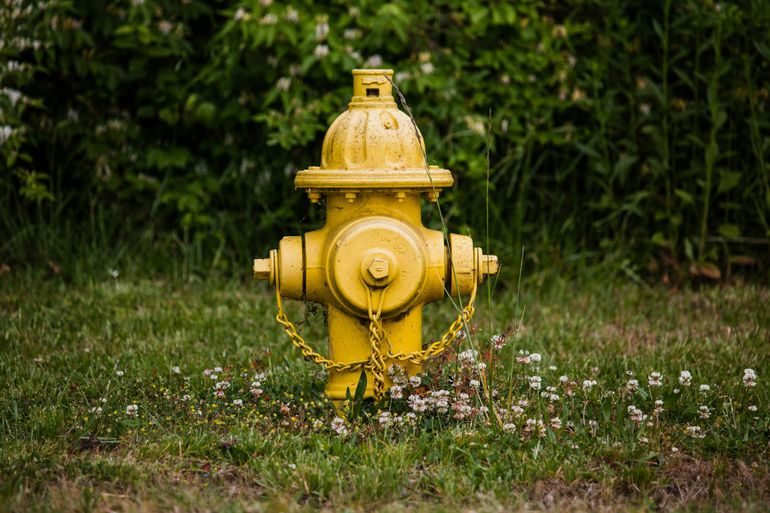

Гидранты и водорозетки на участке

Гидранты быстрого подключения и водорозетки удобны летом, но зимой это самое слабое место разводки: они стоят почти на поверхности, а отвод к ним уходит в землю короткой петлёй, в которой почти всегда остаётся вода. Сначала с гидранта снимают ключ-колонку и заглушки, дают стечь воде самотёком, а затем продувают подводящий отвод компрессором со стороны магистрали, пока из горловины не пойдёт сухой воздух. Без продувки даже исправный незамерзающий гидрант через пару сезонов начнёт подтекать: уплотнения внутри корпуса разрушаются ото льда постепенно и незаметно — проблема обнаруживается весной, когда над трубой появляется первая лужа.

Сам колодец или приямок с водорозеткой стоит закрыть утеплённой крышкой, например листом ЭППС, например Пеноплэкс или ТехноНИКОЛЬ XPS, и сверху прикрыть от талой воды. Если гидрант установлен прямо в грунт без приямка, поверх него полезно насыпать сухую мульчу или набросать лапник: это не спасёт от сильного мороза при пустой трубе, но снизит риск, когда снега мало, а температура уходит за минус двадцать.

• Снять ключ-колонку, насадки и заглушки
• Дать воде стечь самотёком через открытую горловину
• Продуть подводящий отвод компрессором до сухого воздуха
• Закрыть приямок утеплённой крышкой из ЭППС
• Прикрыть наземный гидрант мульчой или лапником

Типичные ошибки и памятка перед зимой

Большинство зимних разрывов на участке — это не форс-мажор, а накопленный итог мелких упрощений осенью. Кран закрыли, воду «вроде слили», компрессор не нашли, гидрант присыпали листвой — и весной по газону расходится мокрое пятно там, где раньше шла магистраль. Ниже собраны типовые ошибки и короткая памятка, по которой удобно пройтись перед самыми морозами.

Ошибки, из-за которых весной рвёт трубы

Главная ошибка — считать, что закрытого крана и открытого сливника достаточно. Вода уходит не вся: остатки задерживаются в провисах ПНД, в корпусах клапанов, в нижних коленах дождевателей и в капельных линиях, где гравитация уже не работает. Эта остаточная вода замерзает первой и работает как клин: разрывает фитинги, рвёт корпуса электромагнитных клапанов и трещинами идёт по тонкостенным трубкам. До весны эти повреждения остаются незаметными — они проявятся в апреле, когда включат подачу.

Вторая частая ошибка — продувка «одним выдохом» всей системы сразу или, наоборот, слишком высоким давлением. В первом случае воздух идёт по пути наименьшего сопротивления и зоны с капельными линиями остаются с водой. Во втором — срывает форсунки и распирает фитинги, и это тоже всплывёт весной.

• Закрыли воду, но не открыли зоны и сливники — давление осталось в магистрали
• Понадеялись на самотёк там, где ПНД уложен без уклона или с контруклоном
• Продули всю систему разом, без разделения по зонам
• Подняли давление выше 3 бар на капельных линиях — порвало эмиттеры
• Не сняли наружные шаровые краны и быстросъёмы — лопнули корпуса
• Оставили гидранты и водорозетки без утепления, в приямках со стоячей водой
• Забыли про фильтр тонкой очистки и обратный клапан — треснули колбы

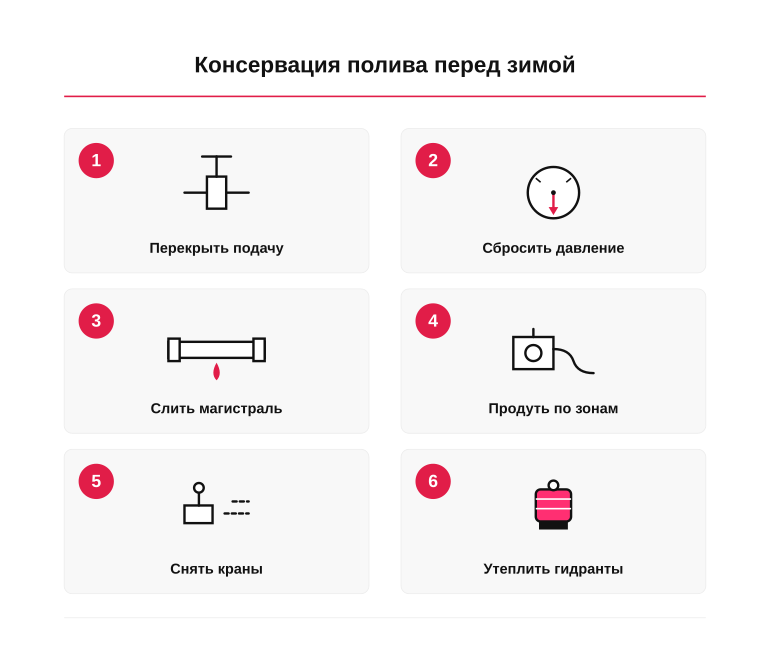

Памятка: что проверить перед уходом в зиму

Финальный обход удобно делать по одному маршруту: от источника воды к самым дальним выводам, с блокнотом и ключом для кранов. Задача — не просто закрыть, а убедиться, что в каждой точке система осталась без воды и без давления. Если хотя бы один пункт вызывает сомнение, лучше вернуться и переделать сейчас, чем вскрывать газон весной.

• Перекрыть подачу от источника и обесточить контроллер полива
• Открыть все зоны поочерёдно и сбросить остаточное давление
• Слить магистраль ПНД через нижние точки и дренажные краны
• Продуть систему компрессором по зонам, начиная с дальней
• Держать давление продувки в пределах, безопасных для капельных линий (около 2–3 бар)
• Снять наружные шаровые краны, быстросъёмы и носики, убрать в помещение
• Разобрать и просушить фильтры, проверить обратные клапаны
• Утеплить гидранты, водорозетки и колодцы с арматурой
• Оставить зоны и сливники в открытом положении до весны
